Principe de fonctionnement et conception des échangeurs thermiques Packinox+
Il existe plusieurs technologies clés que vous devez connaître lorsqu’il s’agit de choisir le Packinox+ adapté à vos processus. Nos produits sont disponibles en modèles « plaques et calandre » et « plaques et joint ». Ces deux configurations sont équipées d’une technologie d’échange thermique de pointe, parfaite pour les applications de processus exigeantes. Lisez la suite pour savoir comment cela fonctionne.
Jeu de plaques
Le cœur d’un Packinox+ est un ensemble de plaques d’échange thermique entièrement soudées. C’est là que l’échange thermique a lieu lorsque les flux chauds et froids s’écoulent dans des canaux alternés entre les plaques et dans des directions opposées. Le flux à contre-courant maximise l’échange thermique et permet de fonctionner avec des températures croisées dans une seule unité. L’ondulation de la plaque provoque de fortes turbulences dans le média, ce qui se traduit par un échange thermique maximal et un faible encrassement.
Regardez cette animation pour voir comment fonctionnent les échangeurs thermiques Packinox.
Flux asymétriques
En ajustant la distance entre les plaques, il est possible d’optimiser le Packinox+ pour les flux asymétriques, ce qui le rend adapté à une large gamme d’applications.
Débits multi-flux
Un échangeur thermique Packinox+ peut également être configuré pour fonctionner avec plus de deux flux, ce qui permet de chauffer ou de refroidir plusieurs médias simultanément. Chaque flux peut avoir un nombre individuel de canaux et l’écart entre les canaux peut être différent en fonction du média.

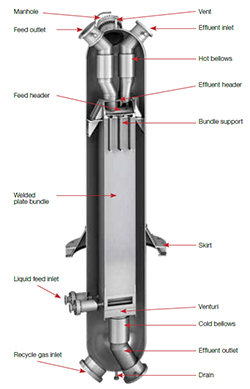

En configuration « plaques et calandre »
Dans un échangeur thermique Packinox+ à plaques et calandre, le jeu de plaques se trouve à l’intérieur d’une calandre cylindrique. Cette conception permet de fonctionner à des pressions beaucoup plus élevées que les échangeurs thermiques à plaques traditionnels. Les seuls facteurs limitatifs sont la pression différentielle entre les deux flux, qui peut atteindre 70 bar, et la pression totale de conception de l’appareil sous pression.

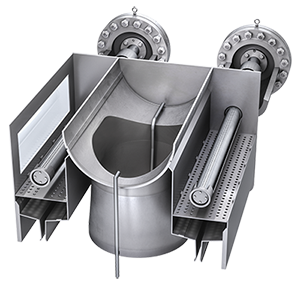

Barre de pulvérisation
Un échangeur thermique à plaques et calandre Packinox+ est également le choix idéal pour certaines applications gaz-gaz où un liquide est injecté dans le flux de gaz froid et est vaporisé lors de son passage dans l’échangeur thermique.
Avec le système de barre de pulvérisation unique et breveté d’Alfa Laval Spray Bar, le liquide est réparti uniformément dans le flux de gaz juste au moment où il pénètre dans le jeu de plaques, ce qui entraîne un mélange et une vaporisation beaucoup plus homogènes par rapport au prémélange du liquide et du gaz dans le tube d’alimentation, comme c’est généralement le cas avec les échangeurs thermiques tubulaires.
De plus, le débit de gaz froid requis peut être beaucoup plus faible avec un système de barre de pulvérisation par rapport au prémélange du liquide dans le tube d’alimentation. La barre de pulvérisation est uniquement disponible avec la configuration « plaques et calandre ».
En savoir plus sur la barre de pulvérisation et d’autres caractéristiques uniques

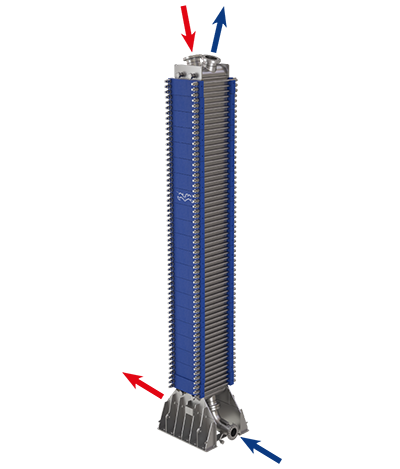

En configuration « plaques et cadres »
La version à plaques et cadres de l’Alfa Laval Packinox Plate and Frame n’a pas de calandre de pression. Elle convient aux applications où il n'est pas nécessaire d'avoir de résistance supplémentaire à la pression et à la température fournie par la calandre.
Les soudures superposées sur deux des côtés du jeu de plaques forment des parois solides. Les deux autres parois sont renforcées par des panneaux de joints, maintenus ensemble par des tirants. Cette conception permet à un échangeur thermique Plate and Frame Packinox de fonctionner à des pressions allant jusqu’à 70 bar.
Un échangeur thermique Plate and Frame Packinox (plaques et cadres) peut également être configuré pour fonctionner avec plus de deux flux, ce qui permet de chauffer ou de refroidir plusieurs médias simultanément.
