Vanne à patin teflon - Koltek
Vanne d'obturation Koltek pour produits à grosses particules, à viscosité élevée ou aux exigences strictes de réduction des pertes de pression. En acier inoxydable et Teflon, elle utilisée dans les industries de transformation soumises à des exigences strictes en matière d'hygiène et de performances. Compacte, cette vanne à clapet transfère les fluides de traitement en garantissant une perte de charge minimale. Facile à entretenir, même lorsqu'elle est soudée directement dans une canalisation.
Augmentez votre productivité grâce à un contrôle fiable du débit des fluides à haute viscosité et contenant des particules
- Faible perte de charge et à des contours internes profilés qui garantissent un débit continu en ligne.
- Obtenez un débit optimal et une plus grande efficacité des processus grâce à une gestion efficace des fluides à haute viscosité
- Augmentez la flexibilité des acheminements à l'aide d'une vanne en ligne à 3 voies
- Facilitez l'écoulement et augmentez le rendement des fluides de traitement à haute viscosité ou chargés en grosses particules
- Permet un vidange complète lorsque la vanne installée a un port en position verticale vers le bas
Permettez aux fluides très visqueux et aux fluides contenant de grosses particules de s'écouler sans effort dans vos lignes de traitement. La vanne Alfa Laval Koltek est une vanne à volet en acier inoxydable utilisée dans les industries de transformation soumises à des exigences strictes en matière d'hygiène et de performances.

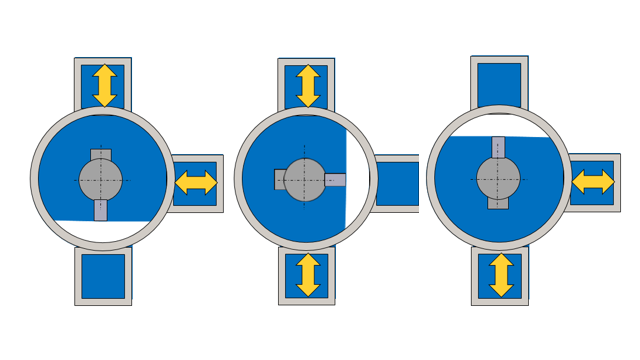

Également connue sous le nom de vanne à obturateur MH Koltek, il s'agit d'une vanne à trois voies flexible avec un débit à trois ports pour une dérivation facile du flux en ligne. La vanne est facile à utiliser, à entretenir et à mettre à niveau, du fonctionnement manuel au fonctionnement automatisé. Elle est largement utilisée dans les industries alimentaire, des boissons, chimique, des soins personnels à domicile et pharmaceutique.
Comment fonctionne la vanne Koltek ?
Un obturateur en PTFE est commandé par une poignée ou un actionneur. Un système à ressort comprime l'obturateur contre la surface cylindrique intérieure du corps de vanne et garantit ainsi une parfaite étanchéité.
La vanne Alfa Laval Koltek est une vanne à commande manuelle ou pneumatique.
La vanne à commande pneumatique peut être équipée d'une unité de commande Alfa Laval ThinkTop® V50 ou V70, ou d’un boîtier de détection de position fixé latéralement pour pouvoir connaître à distance la position de la vanne.
La vanne à commande manuelle peut être équipée d'unités d'indication (utilisées pour les actionneurs Alfa Laval LKLA) installées latéralement. L'actionneur de vanne est disponible en 2 versions : un actionneur à simple effet ou un actionneur à double effet. L'actionneur à simple effet fonctionne avec un piston principal, tandis que l'actionneur à double effet fonctionne avec deux pistons principaux.
Application
La vanne Koltek MH est une vanne à commande manuelle ou pneumatique conçue pour les applications dans l’industrie alimentaire, chimique, pharmaceutique et d’autres secteurs qui nécessitent des vannes de qualité hygiénique.
Conception standard
La vanne se compose d’un corps rigide à alésage cylindrique interne et de 2 ou 3 voies pour le branchement des conduites. Les deux couvercles sont munis de bagues de guidage pour un axe interne qui supporte l'obturateur et permet de le positionner.
La poignée en acier inoxydable ou l’actionneur est fixé de manière à faire tourner l’axe.

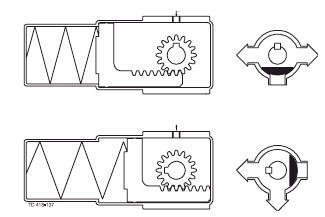

L’actionneur se compose d’un ensemble de cylindres et d’un ou de deux pistons principaux reliés entre eux par une crémaillère qui agit sur une roue dentée sur l’axe de la vanne. Le système est insensible aux chocs de pression dans la vanne.
La vanne est équipée de série d’extrémités à souder.
