Vanne à boule hygiénique SBV
Les vannes à boule hygiéniques présentent une conception à passage intégral permettant un débit de fluide intégral avec une chute de pression minimale, ce qui en fait une solution idéale pour le traitement des liquides visqueux ou contenant des particules dans l'industrie agroalimentaire, des produits laitiers et des boissons, dans l'industrie chimique et dans l'industrie pharmaceutique.
Performances fiables à débit intégral
Les vannes à boule hygiéniques (SBV) Alfa Laval sont des vannes à passage intégral qui proposent une commande marche/arrêt avec une chute de pression minimale. L'ouverture des vannes présente un diamètre de canalisation constant, ce qui permet aux fluides de circuler librement dans les vannes lorsqu'elles sont ouvertes. La restriction de débit est comparable à celle d'un tube droit. Ainsi, les SBV conviennent notamment aux utilisations suivantes :
- Transfert de fluides visqueux ou contenant des particules solides, semi-solides ou abrasives
- À utiliser partout où le raclage des lignes de traitement est un facteur important
- Applications nécessitant un traitement en douceur des produits
- Applications CIP
Contrôle automatisé ou manuel
Pour plus de polyvalence, les SBV Alfa Laval peuvent être proposées en fonctionnement manuel ou automatique.
Fonctionnement manuel : les SBV disposent de poignées quart de tour en acier inoxydable pour verrouiller mécaniquement les vannes en position ouverte ou fermée.

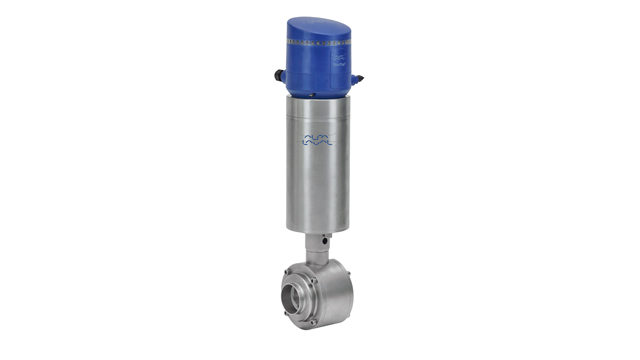

Fonctionnement automatique : les SBV utilisent des actionneurs pneumatiques standard sans entretien. Les vannes à boule actionnées sont livrées comme des vannes normalement fermées (NC) qui sont commandées à distance par de l'air comprimé. Cependant, elles peuvent facilement être adaptées en configuration normalement ouverte (NO). Les actionneurs peuvent être équipés d'unités de détection et de commande de vanne Alfa Laval ThinkTop. Un capteur de proximité inductif et un support de montage sont disponibles en option.
Vanne à boule à la conception compacte et simple
Faciles à intégrer dans la plupart des lignes de traitement, les SBV Alfa Laval bénéficient d'une conception simple à boule flottante, qui garantit une étanchéité hermétique et permet un mouvement axial tout en empêchant la rotation. Elles résistent aux coups de bélier et sont totalement insensibles aux chocs de pression dans les canalisations.
Les joints d’étanchéité contraints par ressort et auto-ajustables garantissent une étanchéité extrêmement fiable de la tige de vanne. Les SBV à contrôle automatisé disposent d'orifices de visite dans la lanterne de vanne pour inspecter facilement la tige de vanne.
Vannes à boule faciles à entretenir
La conception de la vanne en trois éléments avec peu de pièces mobiles permet d'accéder facilement à tous les composants de la vanne, pour une maintenance rapide et aisée. Les sièges de vanne durables en PTFE prolongent les intervalles d'entretien. Aucun outil spécial n'est requis pour la maintenance.
Gamme de vannes à boule hygiéniques
La gamme de vannes à boule hygiéniques Alfa Laval est composée de deux modèles de vannes standard.
- SBV avec poignée manuelle ou fonctionnement automatisé pour les applications qui impliquant des pressions de service élevées jusqu'à 16 bars et des températures allant jusqu'à 150 °C, nécessitant l'utilisation de systèmes de raclage.
- Vannes à boule Tri-Clover® pour les applications exigeant un plein débit avec des turbulences d'écoulement et des chutes de pression minimales. Un siège encapsulé est disponible en option pour les applications où la réduction du risque d'accrochage du produit est importante.
Pour plus d'informations, reportez-vous à la documentation.
Avantages du produit
- Performances fiables à débit intégral
- Vanne à boule à la conception compacte et simple
- Résistante aux coups de bélier
![BallValve](https://www.alfalaval.com/globalassets/images/products/fluid-handling/valves/in-line-valves/ball-valves/ballvalve.jpg)
Fonctionnement
Construction
La vanne à boule hygiénique SBV Alfa Laval est composée d'un corps de vanne, de deux brides, de sièges de vanne en PTFE, d'une boule, d'une tige et d'une poignée pour un fonctionnement manuel ou d'un chapeau et d'un actionneur pneumatique pour un fonctionnement automatisé. Pour une inspection et une maintenance rapides et aisées, la vanne se monte et se démonte facilement avec des vis de bride à extrémité soudée.
Principe de fonctionnement
Une boule de précision comportant un alésage ou une ouverture se trouve à l’intérieur du corps de vanne entre deux brides et deux sièges de vanne en téflon.
Options
- Poignée quart de tour pour un fonctionnement manuel ou actionneur pneumatique pour un fonctionnement automatisé
- Platine de montage de détecteurs de proximité inductifs
- Unité de détection et de commande de vanne ThinkTop®
- Raccords conformes à la norme requise (ISO ou DIN)
- Sièges de vanne encapsulés en PTFE
- Raccordements de nettoyage de siège de vanne
- Joints toriques en NBR, Q (Silicone), FPM (Viton)
