Vanne de régulation à pression constante - CPM

Les vannes de régulation de pression "CPM" maintiennent une pression d'entrée ou de sortie uniforme dans les lignes de traitement hygiéniques des industries laitières, alimentaires et des boissons. Ces vannes de régulation offrent un contrôle de pression précis indépendamment du débit, des performances sûres et fiables et une excellente nettoyabilité.

Avantages des vannes de régulation de pression constante

Contrôle de pression sûr et efficace
Conception à vidange automatique
Excellente nettoyabilité des vannes
Qualité et sécurité des produits des processus hygiéniques
Conformité aux normes d'hygiène et de sécurité

Maîtrisez la pression dans votre ligne de production

Les vannes à pression constante Alfa Laval sont des vannes à régulation pneumatique qui maintiennent une pression à l'entrée ou à la sortie dans les lignes de processus hygiéniques. Grâce à une membrane à réponse rapide, ces vannes compactes réagissent immédiatement à tout changement de pression du produit, en ajustant la position pour maintenir la pression aux valeurs prédéfinies.

Excellente nettoyabilité des vannes

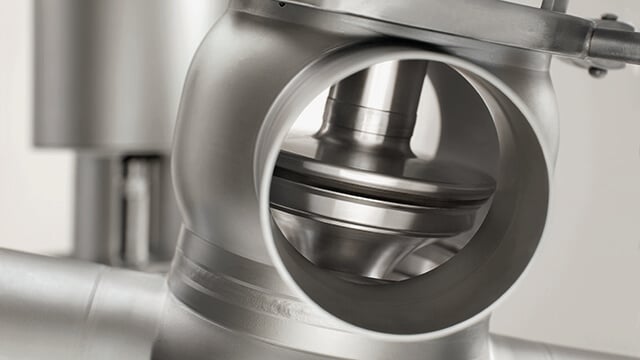

Les vannes CPM sont dotées d'une conception à vidange automatique et d'un corps de vanne en forme de bol sans fissure avec siège de vanne soudé pour permettre un nettoyage en profondeur, éliminant ainsi les zones de piégeage potentielles. La membrane unique avec PTFE sur la membrane inférieure contribue également à une excellente nettoyabilité.

3 gamme de vannes à pression constante

Alfa Laval propose 3 types de vannes CPM déclinées en différentes tailles de bouchons et des débits variant entre 0,5 et 110 m3/h. Le nettoyage est facilité au maximum.

Sur demande, certaines vannes CPM peuvent être fournies avec une approbation ATEX (applications D&G groupe 2 catégorie 3) pour une utilisation dans des zones potentiellement explosives.

Pour plus d'informations, reportez-vous à la documentation.

Des vannes en conformité à la plupart des normes d'hygiène

Les vannes Alfa Laval CPM répondent à la plupart des normes requises dans les industries agroalimentaires, produits laitiers, boissons, cosmétiques et soins corporels.

Version aseptique

Nous proposons des vannes à utiliser en amont des machines de remplissage et d'embouteillage aseptiques. Elles régulent le débit aussi bien à l'entrée qu'à la sortie de la vanne, en utilisant différentes tailles de bouchons et différentes valeurs de Kv.

Fonctionnement

Types de vannes à pression constante

Il existe 2 types de construction différents pour les vannes modulantes à pression constante Alfa Laval.

Les vannes modèle CPMI-2 et CPMO-2 se composent d'un corps de vanne muni d'un siège, d'un capot, d'un clapet de vanne avec une membrane spéciale et d'un clamp. Les deux membranes EPDM souples sont maintenues par 12 segments en acier inoxydable. Le capot et le corps de vanne sont fixés ensemble par le clamp. Le corps de vanne et son siège sont soudés.

Les vannes modèle CPM-I-D60 se compose d'une vanne CPMI-2 avec une tuyauterie supplémentaire.

Comment fonctionnent les vannes à pression constante ?

Vannes de régulation contrôlées à distance

Les vannes CPMI-2, CPMO-2 et CPM-I-D60 sont commandées à distance au moyen d'air comprimé. Elles nécessitent uniquement une vanne de réglage de pression pour l'air comprimé ainsi qu'un capteur de pression dans la ligne de production. Un transmetteur de pression est inutile.

Lorsqu'une contre-pression modulante est requise afin de maintenir un débit entrant et sortant constant, l'alimentation en air peut se faire via un convertisseur I/P (généralement 3-15 psi) et une vanne de surpression. La pression du produit dicte le rapport de pression de la vanne de surpression.

Comment la pression est-elle maintenue ?

La membrane réagit immédiatement à toute variation de la pression du produit due au débit, et change de position afin de maintenir la pression définie au préalable.

Vanne à maintient de la pression à l'entrée

La pression dans la ligne de procédé est assurée à l'entrée de la vanne. Elles sont souvent installées en aval des séparateurs et des échangeurs de chaleur, et peuvent également être utilisées comme vannes de trop-plein.

Optez pour les modèles CPMI-2 et CPM-I-D60.

Les modèles CPMI-2 et CPM-I-D60 se ferment lorsque la pression du produit diminue et s'ouvrent lorsque la pression du produit augmente.

Vanne à maintient de la pression à la sortie

Il est possible de réguler la pression de votre ligne de process à la sortie de la vanne. Ce type de vanne est souvent installé en amont des pasteurisateurs, des séparateurs et des systèmes de remplissage des unités de filtration.

Optez pour le modèle CPMO-2.

Le modèle CPMO-2 se ferme lorsque la pression du produit augmente et s'ouvre lorsque la pression du produit diminue.

Options disponibles

Raccords conformes à la norme requise
Kit vanne de réglage de pression d'air 0-8 bar
Membrane en PTFE recouverte d'EPDM ou de PTFE
Joints en NBR, FPM ou PTFE
Vanne d'étranglement d'air pour le réglage de la vitesse de régulation de la vanne CPM-2
Booster pour pression de produit dépassant la pression d'air disponible (Pression de produit = 1,8 x pression d'air)
Version 3A disponible sur demande pour les vannes CPMI-2 et CPMO-2 uniquement

Quelles applications peuvent utiliser les vannes de régulation de pression ?

Alfa Laval propose une gamme complète de vannes destinées à des applications hygiéniques et aseptiques dans diverses industries, notamment :

Produits laitiers
Aliments et boissons
Produits d'entretien
Cosmétiques et soins corporels
Biotechnologie et pharmacie

Quels avantages procurent les vannes de régulation de pression ?

L'utilisation de vannes de régulation de pression est destinée à :

Eviter la dégradation des produits du fait de pressions fluctuantes
Eviter l'ébullition dans les échangeurs thermiques
Prolonger de la durée de vie des lignes de production
Améliorer l'efficacité énergétique

Vanne modulante à pression constante en entrée
Vanne modulante à pression constante en sortie
Vanne modulante à pression constante en entrée D60
