Vanne d'échappement de pression SB

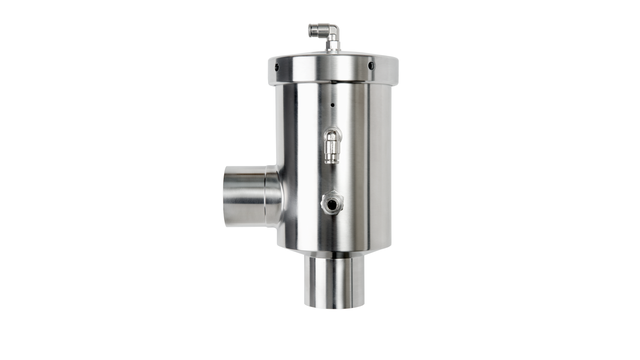

La vanne d'échappement de pression SB Alfa Laval est une vanne de régulation qui réduit automatiquement la pression de service dans les cuves de traitement des secteurs de la brasserie, de l'agroalimentaire, des produits laitiers et des boissons à mesure que la pression dans la cuve augmente. La vanne est une partie intégrante du système supérieur de cuve SCANDI BREW®.
Régulation de pression sûre et efficace
Facilement intégrée dans un système de contrôle de processus central, cette vanne pneumatique garantit un fonctionnement sûr, fiable et hygiénique en libérant la pression dans la cuve de traitement lorsqu'elle dépasse la pression de consigne. Pour garantir des régulations de pression sûres en permanence, la pression de consigne peut être facilement ajustée manuellement ou depuis un emplacement distant connecté au système de contrôle central.
Conception hygiénique et facile à nettoyer
Pour parvenir à des niveaux d'hygiène exceptionnellement élevés, cette vanne de régulation bénéficie d'une conception simple. Les surfaces lisses et les finitions de qualité alimentaire contribuent à une hygiène et à une nettoyabilité supérieures. Pour un nettoyage rapide et efficace, une buse de nettoyage assure le nettoyage en ligne de la vanne en même temps que le nettoyage en place de la canalisation d'aération/de récupération. Une vanne d'alimentation NEP est également disponible en option pour raccorder directement un système NEP au logement de la vanne.
Montage flexible de la vanne
Avec des positions de montage flexibles, la vanne peut être positionnée directement sur le dessus de la cuve, dans le cadre d'un système supérieur de cuve ou n'importe où dans la tuyauterie, à condition qu'une vidange appropriée du logement de la vanne soit assurée.
Avantages du produit
- Contrôle fiable de la pression au sommet de la cuve
- Intégration facile avec les soupapes de sécurité et les plaques supérieures SCANDI BREW®
- Entièrement nettoyable avec le système NEP
- Facile à intégrer dans la tuyauterie existante
- Faible investissement grâce à une installation simplifiée
Fonctionnement
Construction
La vanne d'échappement de pression SB Alfa Laval se compose d'un corps en acier inoxydable AISI 316L, de joints EPDM et de raccords de flexibles en nylon de 4/6 mm pour la pression de consigne et l'ouverture forcée. Une buse de nettoyage et un bouchon de fermeture pour l'entrée de nettoyage en place (NEP) sont également fournis. Une buse de nettoyage pneumatique est disponible en option pour remplacer le bouchon de fermeture (voir les Options ci-dessous). La vanne peut être utilisée comme une partie intégrante d'un système supérieur de cuve SCANDI BREW®.
Principe de fonctionnement
La vanne fonctionne grâce à une pression de consigne appliquée sur le dessus d'un jeu de membranes. La régulation de la pression sera identique à la pression de consigne. La pression de consigne est réduite à la pression requise à l'aide d'un régulateur de précision manuel ou d'un convertisseur IP contrôlé par un PLC.
Lorsque la pression dans la cuve excède la pression de consigne, la vanne s'ouvre et libère de la pression par la tubulure latérale de la vanne de décharge atmosphérique ou de collecte. Afin de garantir les conditions de fonctionnement appropriées, il ne doit pas y avoir de contre-pression après l'évent.
Après l'ouverture forcée de la vanne au moyen d'un signal d'air vers la partie inférieure du jeu de membranes, la vanne peut être nettoyée efficacement à l'aide de la buse de nettoyage pour le nettoyage en ligne de la vanne, en même temps que le NEP de la canalisation d'aération/de récupération, ou à l'aide d'une vanne d'alimentation NEP optionnelle pour raccorder un système de nettoyage en place au logement de la vanne.
Option
- Vanne d'alimentation NEP

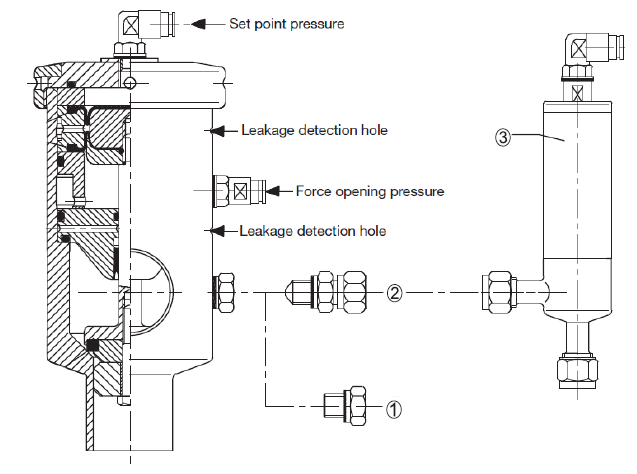

Pos. 1 : Buse de nettoyage
Pos. 2 : Bouchon de fermeture
Pos. 3 : Vanne d'alimentation NEP pneumatique optionnelle
Pos. 1 et 2 incluses avec la vanne
Membre d'une large gamme de vannes
Alfa Laval propose une gamme complète de vannes destinées à des applications hygiéniques dans diverses industries, notamment produits laitiers, aliments, boissons, produits d'entretien, cosmétiques et soins corporels, biotechnologie et pharmacie.
Pour une gamme de vannes plus étendue, découvrez les différentes catégories de produits : vannes à boule, vannes papillon, vannes à membrane, vannes à double étanchéité, vannes à double clapet, vannes de régulation, soupapes de sécurité, vannes de prise d'échantillon, vannes d'obturation et vannes à clapet simple.
