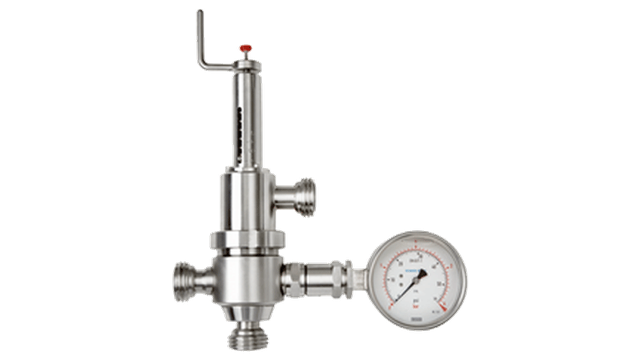

Régulateur de pression de cuve SB
Le régulateur de pression de cuve SB Alfa Laval maintient et régule la pression supérieure sur les cuves sous pression lors des opérations de remplissage, du traitement et de vidange. Il est généralement raccordé directement au tuyau de gaz/NEP menant au sommet de la cuve ou est intégré à un panneau d'écoulement. Le régulateur peut être intégré à un système de dessus de cuve SCANDI BREW®.
Contrôle sécurisé de la pression au sommet de la cuve
Le maintien de la pression de service au sommet de la cuve est essentiel. Le régulateur de pression de cuve garantit que la pression dans l'espace vapeur d'une cuve de traitement est toujours à la valeur optimale. Cela garantit la sécurité et l'efficacité de vos processus et préserve l'intégrité du produit.
Conception hygiénique modulaire
Tous les composants du régulateur de pression sont fabriqués avec des matériaux hygiéniques de haute qualité qui répondent à des normes strictes de transformation alimentaire et de boissons. La conception modulaire offre la flexibilité nécessaire pour répondre à la plupart des exigences d'installation. L'hygiène est assurée grâce à l'utilisation d'un adaptateur NEP pour une nettoyabilité totale.
Avantages du produit
- Pression supérieure de la cuve constante pendant les opérations de remplissage, de traitement et de vidange
- Réglage fiable de la pression de service
- Entièrement nettoyable avec le système NEP
Fonctionnement
Construction
Le régulateur de pression de cuve se compose d'un corps de vanne unique intégrant une vanne d'échappement de pression, une vanne d'alimentation de pression et un raccord pour un manomètre. Le régulateur de pression peut être livré avec une vanne proposant différentes versions de l'ensemble ressort/régulation :
- Réglage fixe (une seule pression)
- Réglage variable
- Actionneur pneumatique
Le régulateur peut être intégré à un système de dessus de cuve SCANDI BREW®.
Principe de fonctionnement
La vanne est proposée avec un réglage fixe ou un réglage variable, qui ajuste la pression d'ouverture à la pression de service requise dans la cuve. Lorsque la pression supérieure de la cuve dépasse la pression prédéfinie, le régulateur libère le gaz via l'évent à des fins de décharge atmosphérique ou de collecte. Si la pression supérieure de la cuve diminue, le raccord d'alimentation de gaz envoie du gaz dans la partie inférieure.
Nettoyage en place (NEP)
Le régulateur de pression de cuve doit être nettoyé entre chaque lot. Il est intégré à la procédure NEP de la cuve à l'aide de l'adaptateur NEP optionnel. Avant le nettoyage, l'adaptateur NEP est installé sur le régulateur de pression ; il force l'ouverture de la vanne d'alimentation de gaz et de la vanne de surpression, permettant ainsi leur nettoyage complet. Au cours de la procédure NEP, toutes les fonctions sont bloquées. Voir le schéma du régulateur.
Options
- Adaptateur NEP (pièce en T et coude à 180°)
- Manomètre
- Soupape de protection pour manomètre lorsque la pression NEP dépasse la plage du manomètre
- Supports de montage
- Système d'ouverture forcée
- Support de montage au dos du bloc de vannes
