Alfa Laval - Vanne de régulation de débit premium - Unique RV-P

Vanne de régulation de débit premium - Unique RV-P

La vanne de régulation de débit/pression Unique RV-P est conçue pour contrôler ou réguler de manière sûre et efficace les débits de précision dans les industries laitière, agroalimentaire et biopharmaceutique.

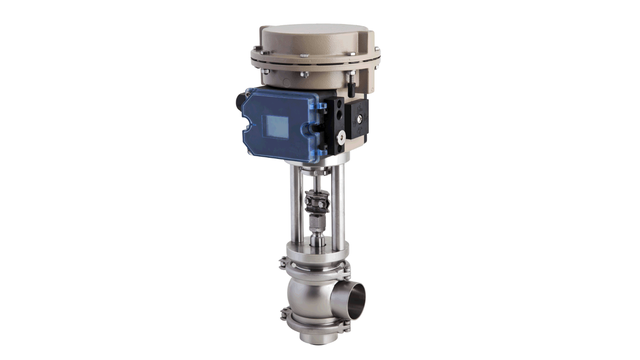

unique rv-p regulating valve left side 640x360

Avantages de la vanne de régulation de pression/débit RV-P

  • Contrôle très précis de la pression, du débit, de la température et des niveaux de fluide
  • Conception de vanne hygiénique avancée
  • Précision extrême de la vanne

La vanne de régulation de débit RV-P est une vanne de régulation électropneumatique sanitaire, utilisée dans les applications nécessitant un contrôle de précision de la pression, du débit, de la température, du niveau dans les cuves.

Demander un devis

.

Technologie des vannes de régulation de débit/pression Alfa Laval

Régulation de débit de vanne extrêmement précise

Alfa Laval propose deux vannes de régulation de pression : Unique RV-P et une version aseptique, Unique RV-P Aseptic. Ces vannes de régulation de pression normalement ouvertes ou normalement fermées permettent un contrôle très précis de la pression, du débit, de la température et des niveaux de fluide dans les réservoirs et dans les systèmes de tuyauterie en acier.

Conception de vanne hygiénique avancée

Les vannes de régulation de pression Uniques RV-P sont idéales pour les applications de process sanitaires à grand volume qui nécessitent un contrôle de précision. Avec un corps de vanne à vidange automatique, ces vannes sont autorisées à porter le symbole 3-A. Particulièrement adaptées aux applications aseptiques nécessitant une SIP (Stérilisation en Place), les vannes de régulation de pression/débit Unique RV-P sont équipées de membranes en PTFE qui empêchent la contamination par des micro-organismes et des particules en dehors de la zone du produit.

Précision extrême de la vanne

La vanne de régulation Unique RV-P est dotée d'une actionneur électropneumatique avec convertisseur IP intégré et positionneur intégré, qui contribuent à une plus grande précision et fiabilité opérationnelles. Le positionneur pour les vannes Unique RV-P est certifié IP66 pour la protection contre l'eau et la poussière.

Vannes de régulation avec modularité Unique SSV

Les vannes de régulation pneumatiques d'Alfa Laval sont toutes deux construites sur la même plateforme Unique SSV et donc modulaires avec la gamme de vannes à siège unique Alfa Laval. La vanne de régulation Unique RV-ST est idéale pour les tâches de régulation standard telles que le dosage, le mélange, le pesage et le remplissage.

Si les exigences de régulation augmentent, l'unité Unique RV-P est le choix optimal. Son actionneur et son positionneur de haute précision la rende idéale pour la régulation dans les applications les plus exigeantes. Sur la base de composants modulaires, différentes configurations de prises peuvent être sélectionnées pour répondre aux exigences de Kv. L'élément d'étanchéité inférieur est fixé avec un clamp et peut être remplacé pour correspondre aux valeurs Kv flexibles.

Pour plus d'informations, reportez-vous à la documentation.

Version aseptique

La version aseptique de la vanne de régulation Unique RV-P d'Alfa Laval s'appelle Unique RV-P Aseptic. Il s'agit d'une vanne modulante électropneumatique dotée d'un convertisseur IP faisant partie intégrante de l'actionneur. Disponible avec une gamme de modèles de prises avec différentes valeurs Kv, offrant différentes capacités.

Dotée d'une membrane aseptique qui assure une étanchéité hermétique contre les intrusions venant de l'atmosphère, garantissant ainsi une protection totale contre les effets des micro-organismes pendant le traitement. Cette conception permet un contrôle aseptique de la pression, du débit, de la température dans les systèmes aseptiques et de contrôler le niveau des liquides dans les réservoirs aseptiques.

Faibles besoins d'entretien

Comme toutes les vannes Alfa Laval, la vanne de régulation de pression Unique RV-P est construite avec peu de pièces mobiles logées dans l'actionneur pour une protection supplémentaire contre l'usure. Grâce à la modularité avec le portefeuille Unique SSV, il est possible d'optimiser les routines de maintenance et les stocks de pièces de rechange dans l'usine. Sa conception hygiénique compacte contribue à réduire l'entretien et rend le démontage rapide et facile si nécessaire. De plus, il n'y a pas de ressorts desserrés pouvant présenter un risque de sécurité lors de l'ouverture de la vanne.

Conformité à la plupart des normes d'hygiène

Les vannes de régulation de débit/pression Alfa Laval Unique RV-P répondent à la plupart des normes requises dans les industries agroalimentaire, des produits laitiers et boissons et des cosmétiques et soins corporels. Reportez-vous à la documentation pour plus d'informations.

Fonctionnement

Construction

La vanne de régulation de débit Unique RV-P se compose d'un corps de vanne sans joint, d'un clapet de régulation en forme de cône, d'un joint à lèvre, d'un chapeau et d'un actionneur. L'actionneur est relié au corps de vanne à l'aide d'un collier clamp.

La vanne standard est fournie avec un actionneur standard normalement ouvert (NO). Sur demande, elle peut également être fournie avec un actionneur normalement fermé (NF).

Principe de fonctionnement

Les vannes de régulation de pression Alfa Laval Unique RV-P sont dotées d'un actionneur électropneumatique avec un convertisseur IP intégré, qui fournit une conversion précise et fiable des signaux électriques d'un contrôleur directement en signaux pneumatiques. Grâce à la technologie des capteurs magnétiques sans contact, l'actionneur et le positionneur sont insensibles aux vibrations et aux chocs de pression.

Les signaux pneumatiques sont transmis à un positionneur intégré qui fonctionne selon le principe d'équilibrage des forces. Cela garantit que la position du piston de l'actionneur est directement proportionnelle au signal d'entrée. La plage du signal et le point zéro peuvent être réglés individuellement.

En changeant le ressort de mesure standard, l'actionneur peut également être utilisé pour un fonctionnement à plage divisée.

.
Unique RV P IM

Options

  • Raccords conformes à la norme requise
  • Version aseptique fondée sur le système de membrane de la vanne Unique SSV aseptique.
  • Finition de surface externe de Ra ≤ 0,8μm
  • Marquage 3A (norme sanitaire) sur demande
  • Joint à lèvre en NBR ou FPM
