Vanne de régulation de débit standard - Unique RV-ST

La vanne Unique RV-ST d'Alfa Laval est une vanne de régulation hygiénique polyvalente qui fournit un contrôle continu du débit et de la pression pour les applications de traitement de liquides à haut et bas volume. Avec une configuration facile et un positionneur électropneumatique, elle répond aux exigences de process les plus élevées en matière d'hygiène et de sécurité dans les industries laitière, alimentaire, brassicole et de nombreuses autres.

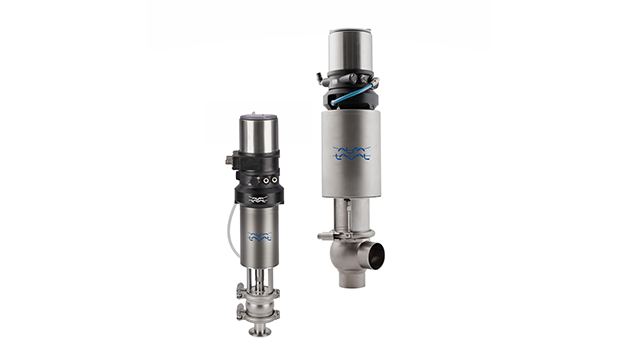

Alfa Laval RV-ST group

Vanne de régulation hygiénique pour un contrôle rapide et précis du débit et de la pression du process

  • Assure une pression constante
  • Maintient un débit constant, même à faible volume
  • Régule le débit ou la pression de la pompe
  • Répond à toutes les exigences de processus, couvrant une large gamme de valeurs Kv

Répondez aux exigences strictes en matière d'hygiène des process, de sécurité et de contrôle du débit et de la pression avec la vanne de régulation Alfa Laval Unique RV-ST. Cette vanne de régulation de débit et de pression polyvalente couvre des valeurs Kv de 1 à 250 m3/heure pour répondre à la plupart des exigences des clients, même à des débits très faibles. Construite sur la plate-forme éprouvée Unique SSV, la vanne RV-ST partage des composants standard avec la série de vannes Alfa Laval Unique, ce qui permet de réduire le stock de pièces et les coûts, ainsi que de simplifier le remplacement, si nécessaire.

Vanne de régulation hygiénique sans corrosion

La vanne Unique RV-ST d'Alfa Laval est une vanne de régulation hygiénique intelligente qui contrôle de manière sûre et efficace les flux de process avec des valeurs Kv comprises entre 9 et 246 m3/heure. Elle est conçue pour une large gamme de tâches de manipulation de fluides, telles que les tâches de dosage, de mélange, de pesage et de remplissage, dans les industries agroalimentaire, brassicole, biotechnologique, pharmaceutique et chimique. Les caractéristiques anticorrosion, telles que les tiges coniques en acier inoxydable, garantissent la sécurité du produit conformément aux directives EHEDG (European Hygienic Engineering et Design Group).

Contrôleur électropneumatique avancé

La vanne de régulation Unique RV-ST est livrée avec un contrôleur électropneumatique avancé avec un convertisseur IP intégré. Cela offre un contrôle supérieur du débit de produit en combinant différentes pertes de charge et longueurs de course. Elle comprend également un capteur de position analogique sans contact, qui mesure la position de la tige de la vanne, et une interface de communication Profibus DP-V1 standard ou DeviceNet en option. Un retour analogique ou binaire est disponible en option.

Configuration facile de la vanne de régulation push-and-play

D'une simple pression sur un bouton, la vanne de régulation Alfa Laval Unique RV-ST s'étalonne automatiquement de façon à être pleinement opérationnelle.

Fiable, facile à maintenir

Construite sur la plate-forme éprouvée Unique SSV (Single Seat Valve), qui possède une base installée de plus d'un million de vannes, la vanne Unique RV-ST UltraPure d'Alfa Laval offre les mêmes fiabilité, sécurité et facilité d'entretien. Elle offre les classes de protection IP65 et IP67 pour les environnements de process difficiles.

Une vanne de régulation avec une flexibilité maximale

Elle utilise les mêmes quelques composants mobiles, pièces de rechange et outils et procédures de maintenance que les vannes Unique SSV d'Alfa Laval. En utilisant le kit de mise à niveau disponible, vous pouvez remplacer les anciennes vannes de régulation par la nouvelle unité de contrôle. La nouvelle unité de contrôle prend également en charge la reconstruction de l'actionneur de NC (normalement fermé) à NO (normalement ouvert) et inversement.

Vous êtes intéressé par nos vannes ?

Vous avez besoin d'aide ou de documentation technique ?

Contactez Alfa Laval

Fonctionnement

.

Construction

La vanne de régulation Alfa Laval Unique RV-ST avec convertisseur IP intégré est une vanne à siège unique de troisième génération. Elle offre les fonctionnalités suivantes :

  • Une large sélection de tiges de vannes coniques en acier inoxydable
  • Un actionneur Unique Alfa Laval avec contrôleur de process électropneumatique numérique pour un contrôle précis du débit et de la pression du produit
  • Des bagues de clapet en plastique robustes et durables éliminent le risque de grippage métal sur métal

Les vannes de 1½" à 4" ont le même joint de clapet standard que toute la série de vannes Alfa Laval Unique. La vanne à pointeau 1" n'a pas de joint de clapet.

Les tiges sont filetées sur l'arbre de l'actionneur, ce qui élimine le couplage entre la tige et l'actionneur. Les bagues situées à l'extrémité du cylindre de l'actionneur soutiennent la tige et assurent un alignement parfait.

Principe de fonctionnement

La vanne de régulation Alfa Laval Unique RV-ST est contrôlée à distance au moyen d'un contrôleur de process électropneumatique numérique. L'unité de commande est disponible en deux versions : commande supérieure avec écran ou commande de base sans écran. Elle dispose d'une interface de communication analogique 4-20 mA et est protégée conformément à IP65 et IP67.

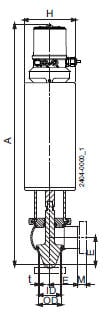

RV ST Valve

Options

  • Nez mâles ou férules clamp suivant le standard requis
  • Joints en contact avec le produit en HNBR ou FPM
  • Actionneur pouvant être entretenu
  • Finition microbillée de la surface externe
  • Garniture de clapet en option : HNBR ou FPM

Vous pourriez également être intéressé par...

RV-P

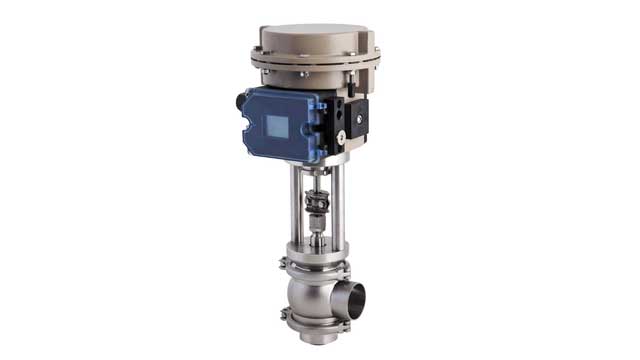

La vanne de régulation Unique RV-P est conçue pour contrôler ou réguler de manière sûre et efficace les débits de précision dans les industries laitières, alimentaires et des boissons, et biopharmaceutiques.

Vanne de régulation Unique RV-P pour industries laitière, agroalimentaire et biopharmaceutique.

Unique SSV

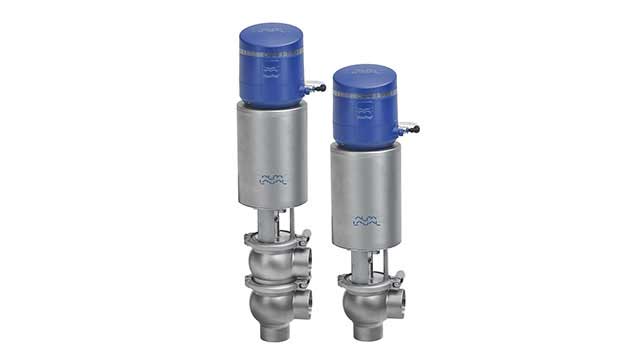

Les vannes SSV d'Alfa Laval sont des vannes pneumatiques à siège unique robustes, fiables et polyvalentes conçues pour une production ininterrompue dans une large gamme d'applications critiques en matière d'hygiène.

Gamme de vannes Unique SSV - pneumatiques à siège unique robustes

LKH

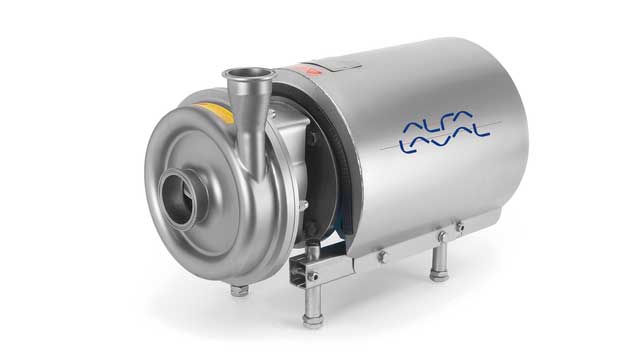

Conçues pour répondre aux exigences hygiéniques des industries des produits laitiers, de l'alimentation, des boissons et des soins personnels, les pompes centrifuges LKH augmentent la productivité des processus tout en offrant un rendement élevé et une manipulation douce des produits.
