Vanne CO2 SB auto-nettoyante

La vanne de CO2 auto-nettoyante Alfa Laval SB est une vanne autorégulée qui contrôle le flux de dioxyde de carbone à travers les systèmes de cuve et autres. Conçue pour être utilisée dans les industries brassicole, agroalimentaire, des produits laitiers et des boissons, cette vanne combinée d'évacuation/d'alimentation en gaz facilite la ventilation ou la mise sous pression du récipient. La valve peut être intégrée à un système de dessus de cuve SCANDI BREW®.

sb-self-cleaning-co2-valve-front 640x360

Fonctionnement sûr et fiable

La conception simple de cette vanne de gestion des gaz assure un fonctionnement durable grâce à un corps de vanne interne en polypropylène et d'un ressort en acier inoxydable. En minimisant le risque de surpression ou de sous-pression, la vanne contribue à un fonctionnement sûr et fiable et à une disponibilité maximale.

Vanne auto-nettoyante hygiénique

Fabriquée en acier inoxydable AISI 316L, la vanne comporte une ouverture percée dans le corps de vanne, qui nettoie efficacement toutes les pièces internes pendant le nettoyage en place (NEP). Cela minimise le risque de contamination. La certification de traçabilité Alfa Laval 3.1 est également disponible sur demande.

Avantages du produit

  • Fonctionnement sûr et fiable
  • Conception hygiénique économe
  • Installation simple
  • Facile à nettoyer

Vous êtes intéressé par nos vannes ?

Vous avez besoin d'aide ou de documentation technique ?

Contactez Alfa Laval

Fonctionnement

.

Construction

La vanne se compose d'un boîtier de vanne en acier inoxydable AISI 316L, d'un ressort, d'un clapet et d'un joint EPDM. Le carter de la vanne est composé de deux parties maintenues ensemble par un raccord fileté. À l'intérieur se trouve un corps de vanne en polypropylène et un ressort en acier inoxydable pour maintenir le corps en position ouverte.

La vanne est généralement positionnée comme une partie intégrée du tube gaz/NEP sur la plaque supérieure. Elle peut être installée à un angle de 45° (maximum) pour la position verticale idéale. La valve peut être intégrée à un système de dessus de cuve SCANDI BREW®.

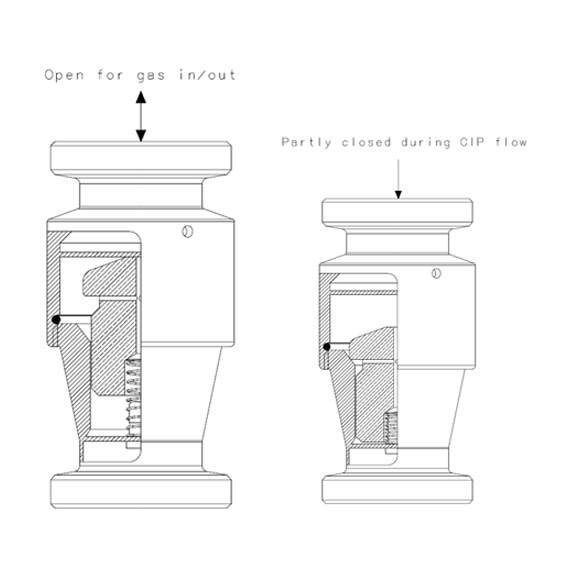

Principe de fonctionnement

Le ressort en acier inoxydable force le corps de la vanne à s'ouvrir, permettant au plein débit de gaz de passer à travers la vanne dans les deux sens. Pour forcer le corps de vanne en position fermée, le fluide NEP s'écoule à contre-courant contre le ressort. En raison de la force du liquide, la vanne se ferme. Une ouverture percée dans le corps de la vanne assure un nettoyage hygiénique de toutes ses pièces.

Membre d'une large gamme de vannes

Alfa Laval propose une gamme complète de vannes destinées à des applications hygiéniques dans diverses industries, notamment produits laitiers, alimentsboissons, produits d'entretiencosmétiques et soins corporels, biotechnologie et pharmacie.

Pour une gamme de vannes plus étendue, découvrez les différentes catégories de produits : vannes à boule, vannes papillonvannes à membrane, vannes à double étanchéité, vannes à double clapetvannes de régulation, soupapes de sécurité, vannes de prise d’échantillon, vannes d'obturation et vannes à clapet simple.

.
