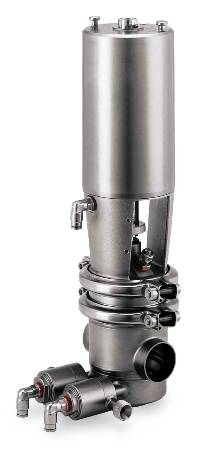

Vanne anti-mélange CIP - SMP-BC

Idéales pour gérer les flux de processus sanitaires à travers les systèmes de tuyauterie matriciels, les vannes SMP Mixproof sont des alternatives standardisées et économiques aux vannes Unique Mixproof.

SMP Group 640X360

Vannes hygiéniques adaptées pour le passage de plusieurs fluides en simultané

  • Vanne hygiénique à double joint d'étanchéité
  • Conception polyvalente et modulaire pour les exigences des applications hygiéniques.
  • Utilisable pour le principe de nettoyage en place
  • Rentabilité

Vanne pneumatique hygiénique à double étanchéité qui gère en toute sécurité le flux simultané de deux produits différents à travers la même vanne sans aucun risque de contamination croisée.

Standardisée et rentable, la vanne à chargement par le haut est conçue pour une détection rapide des fuites afin de maximiser la sécurité des produits et une maintenance réduite en raison du nombre restreint de pièces mobiles. Elle est souvent utilisée dans les lignes de nettoyage en place (NEP) et peut également être utilisée dans d'autres systèmes de manipulation de produits.



Vannes économiques Mixproof

Alfa Laval propose deux vannes Mixproof à double joint : l'Alfa Laval SMP-BC et la version aseptique, SMP-BCA. Les vannes SMP permettent l'écoulement de deux fluides différents à travers la même vanne simultanément sans aucun risque de contamination croisée. Cela augmente l'efficacité opérationnelle et réduit considérablement les coûts d'exploitation.

Grande flexibilité d'application

Basées sur une structure modulaire, les vannes SMP Mixproof ont plusieurs corps de vannes et composants qui peuvent être combinés de diverses manières. Ces vannes Mixproof à vidange automatique peuvent, par exemple, être configurées comme vannes d'arrêt et vannes d'inversion.

Les vannes Mixproof Plus SMP sont construites à partir d'une série de composants de base, ce qui permet aux vannes d'être facilement configurées pour répondre aux différentes exigences des applications sanitaires et aseptiques.

Maintenance simplifiée des vannes

Peu de pièces mobiles, un bouchon à chargement par le haut, un actionneur facile à entretenir rendent les vannes SMP Mixproof faciles à démonter pour une maintenance rapide et simple.

Gamme de vannes SMP Mixproof

La gamme de vannes SMP Mixproof d'Alfa Laval offre également deux alternatives économiques à la gamme de vanne Unique Mixproof.

  • Vanne SMP-BC Mixproof pour les applications nécessitant une sécurité supplémentaire, la détection des fuites et le NEP
  • Vanne SMP-BCA Mixproof pour applications aseptiques

Pour plus d'informations, reportez-vous à la documentation.

Version aseptique

La version aseptique de la vanne SMP Mixproof d'Alfa Laval s'appelle SMP-BCA et elle est conçue pour une utilisation dans des conditions aseptiques anti-mélange et une stérilisation impliquant des températures élevées.

Sa conception simple maintient les liquides séparés en utilisant deux joints sur le même bouchon, avec une chambre de fuite entre les deux.

La membrane PTFE/caoutchouc suivant le mouvement du bouchon dans la partie supérieure du corps de vanne garantit qu'il n'y a pas d'augmentation de la concentration de micro-organismes dans le produit pendant le traitement.

Cliquez ici pour voir comment cela fonctionne.

Conformité à la plupart des normes d'hygiène

Les vannes Alfa Laval SMP répondent à la plupart des normes requises dans les industries agroalimentaire, des produits laitiers et boissons et des cosmétiques et soins corporels.

Reportez-vous à la documentation pour plus d'informations.


Vanne SMP-BCA Mixproof

Vous êtes intéressé par nos vannes ?

Vous avez besoin d'aide ou de documentation technique ?



Contactez Alfa Laval

Fonctionnement

.

Construction

La construction de la gamme de vannes Alfa Laval SMP Mixproof varie en fonction du modèle de vanne (SMP-BC et SMP-BCA).

La vanne SMP-BC Mixproof se compose d'un actionneur, d'un chapeau, d'un clapet et d'un corps de vanne. Trois versions sont disponibles : une vanne d'arrêt avec un corps de vanne, une vanne d'arrêt avec deux corps de vanne et une vanne d'inversion avec trois corps de vanne. Des bagues de serrage et un système de clips de prise fixent les corps de vanne à l'actionneur. La bague de serrage vous permet de tourner la vanne dans n'importe quelle direction.

La vanne SMP-BCA Mixproof se compose des mêmes composants de vanne que la SMP-BC, équipée en plus d'une membrane PTFE/EPDM pour empêcher la contamination de sources externes et résister à des températures élevées. Cela rend la vanne SMP-BCA idéale pour une utilisation dans des conditions aseptiques.

Principes de fonctionnement

Les vannes Alfa Laval SMP Mixproof sont commandées à distance au moyen d'air comprimé. Les vannes SMP-BC et SMP-BCA Mixproof ont des principes de fonctionnement différents, qui sont décrits ci-dessous.

Vanne SMP-BC Mixproof

Cette vanne est équipée de deux petites vannes pneumatiques normalement ouvertes (NO), soit une vanne de détection et une vanne de NEP.

Le clapet de vanne a deux joints, qui forment une chambre de fuite atmosphérique. Toute fuite de produit est évacuée par la vanne de détection. La chambre de fuite peut être nettoyée via le NEP - Nettoyage En Place dans la vanne de détection. La vanne SMP-BC est insensible aux coups de bélier dans la ligne de produits au-dessus du bouchon.

Pour les vannes d'inversion, un seul bouchon d'étanchéité sépare les lignes de produits inférieures.

Vanne aseptique SMP-BCA Mixproof

La vanne aseptique SMP-BCA Mixproof est une vanne normalement fermée (NC) avec une membrane PTFE/EPDM éprouvée. La membrane aseptique assure une étanchéité hermétique contre les intrusions venant de l'atmosphère et garantit ainsi une protection totale contre les effets des micro-organismes. Elle empêche également l'accumulation de produit sur la surface de contact du produit.

Le clapet de vanne a deux joints, qui forment une chambre de fuite atmosphérique. Toute fuite de produit est évacuée par la vanne de détection. La chambre de fuite peut être nettoyée via le NEP dans la vanne de détection.

Deux petites vannes pneumatiques normalement ouvertes (NO) permettent d'établir une barrière stérile dans la chambre de fuite grâce à l'application continue de vapeur. La chambre doit être propre et stérile lorsque la vanne principale est fermée.

Pour les vannes d'inversion, un bouchon d'étanchéité sépare les lignes de produits inférieures, mais ne nécessite pas l'utilisation d'une barrière stérile dans la chambre de fuite.



SMP-BC_Shut_Off_Valve_Drawing_Frank.jpg                                                              SMP-BCA_Aseptic_Shut_Off_Valve_Drawing_Frank.jpg

Vanne d'arrêt SMP-BC Vanne d'arrêt aseptique SMP-BCA





Options Vanne SMP-BC Mixproof

  • Raccords conformes à la norme requise
  • Appareils de détection et de contrôle de vannes, y compris ThinkTop, ThinkTop Basic et IndiTop
  • Actionneur avec ressort puissant
  • Actionneur de taille supérieure pour vannes de taille 38-51 mm/DN 40-50
  • Kits d'installation NEP
  • Diverses combinaisons de corps de vanne
  • Rugosité de surface, parties en contact avec le produit : Ra ≤ 0,8 µm
  • Joints en contact avec le produit en NBR ou FPM
  • Outils d'entretien pour l'actionneur
  • Outil pour les joints de clapet (nécessaire pour changer les joints)

Options Vanne SMP-BCA Mixproof

  • Raccords conformes à la norme requise
  • Appareils de détection et de contrôle de vannes, y compris ThinkTop, ThinkTop Basic et IndiTop
  • Actionneur de taille supérieure pour vannes de taille 38-51 mm/DN 40-50
  • Kits d'installation NEP
  • Diverses combinaisons de corps de vanne
  • Rugosité de surface, parties en contact avec le produit : Ra ≤ 0,8 µm
  • Joints en contact avec le produit en NBR et PTFE ou FPM et PTFE
  • Outils d'entretien pour l'actionneur
  • Outil pour les joints de clapet (nécessaire pour changer les joints)
