Prise d’échantillon SB Micro
Largement utilisée dans l'industrie brassicole, alimentaire, laitière et des boissons, la prise d’échantillon SB Micro Alfa Laval permet de prélever des échantillons représentatifs aseptiques et microbiologiques en petites quantités dans les cuves et la tuyauterie.
Échantillonnage aseptique pour le contrôle microbiologique
Pour contribuer à la sécurité des produits alimentaires et des boissons, l'orifice d'échantillonnage bénéficie d'une conception hygiénique simple avec un nombre minimum de composants, pour une collecte d'échantillons en cours de traitement aisée, pratique et précise.
Montage polyvalent
Le montage direct sur la paroi de la cuve, la paroi du tube ou les extrémités de tube extrudées en position horizontale ou verticale avec le capuchon de fermeture orienté vers le bas rend la vanne polyvalente et adaptée à de nombreuses applications, tout en offrant la flexibilité nécessaire pour répondre à vos exigences d'échantillonnage
Facile à nettoyer
La conception hygiénique assure une hygiène optimale pour une prise d’échantillon représentative. Lorsque l'orifice est situé sur la paroi de la cuve ou la paroi du tube, l'extrémité du bouchon au ras de la paroi est automatiquement nettoyée pendant le cycle de nettoyage en place (NEP) de routine. Pour réduire le risque de contamination, il est facile de stériliser le reste du bouchon avec de l'alcool avant la prise d'échantillon.
Avantages du produit
- Conception simple et hygiénique
- Hygiène supérieure
- Taille compacte
Fonctionnement
Construction

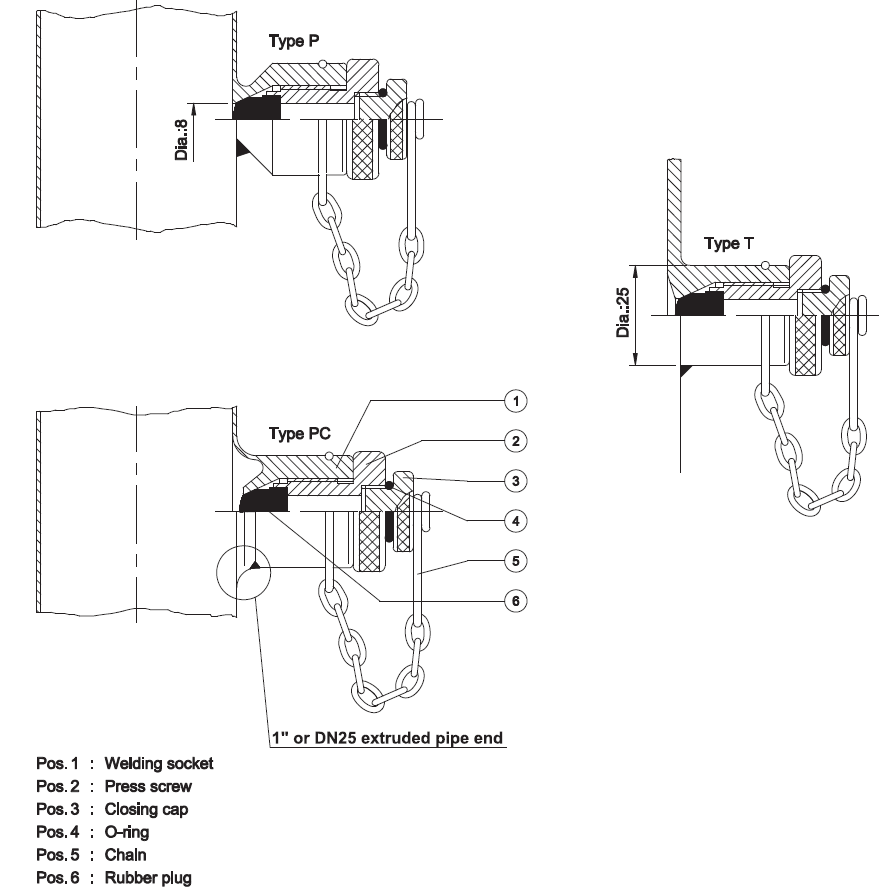

L'orifice d'échantillonnage se compose d'un boîtier au format douille à souder directement à la paroi de la cuve ou à la tuyauterie, d'un bouchon en caoutchouc positionné à l'aide d'une vis de pression, d'un joint torique, d'une chaine et d'un bouchon de fermeture. Ces différents types de douilles sont montés :
- Douille, Type T, soudée dans un trou de 25 mm de diamètre dans une paroi de la cuve
- Douille, Type P, soudée sur une paroi de tube et où un trou de 8 mm est ensuite percé
- Douille, Type PC, pouvant être soudée sur les extrémités de tube extrudées égales à 1” ainsi que DN25
Principe de fonctionnement

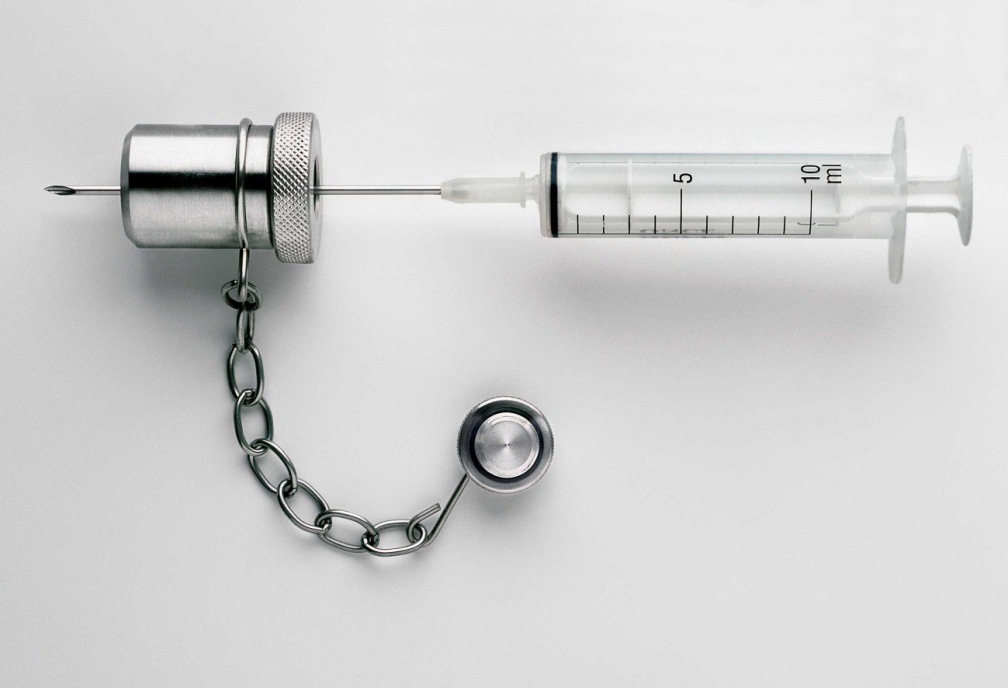

Pour prélever un échantillon, il suffit de dévisser le bouchon de fermeture et d'insérer une aiguille hypodermique de 1 mm dans le bouchon en caoutchouc.
