Vannes de prise d’échantillon Unique

Grâce aux vannes de prise d’échantillon Unique Alfa Laval, prélevez des échantillons représentatifs dans le cadre de divers processus hygiéniques, y compris les aliments, boissons, cosmétiques et soins corporels et les produits biopharmaceutiques. Ces vannes à simple et double clapet garantissent la haute précision, la reproductibilité et la fiabilité requises pour une prise d’échantillon de première qualité. La poignée ergonomique assure un contrôle et un confort d'utilisation exceptionnels.

阿法拉伐卫生级取样阀-Alfa Laval Sanitary Sampling Valve

Solution aseptique et stérilisée pour une prise d’échantillon en toute sécurité

  • Conception assurant une prise d’échantillon hygiénique et sans contamination
  • Facilité d'utilisation grâce à un principe de fonctionnement simple
  • Fonctionnement extrêmement fiable (jusqu'à 6 bar) et garantie de trois ans sur toutes les pièces inusables
  • Prélèvement d'échantillons sécurisé grâce à des dispositifs tels que clapet anti-retour, accouplements rapides, vanne de surpression vapeur,...
  • Nettoyage amélioré : le corps de vanne une seule pièce permet d'obtenir des surfaces lisses et élimine le risque d'accumulation de bactéries.
Certification, spécifications et normes : toutes les vannes de prise d’échantillon Unique sont conçues, testées et approuvées selon les directives de l'EHEDG et certifiées pour porter le symbole 3-A. Tous les composants en contact avec le produit sont en 1.4404 (316L). EN10204 3.1 compris avec la vanne. Pour plus d'informations, consultez la documentation.
.

Technologie



La vanne de prise d’échantillon Unique Alfa Laval se compose d'un corps de vanne, d'un actionneur et d'une membrane. La membrane en caoutchouc se trouve sur la tige de l’actionneur et fonctionne comme un bouchon extensible. Grâce au corps de vanne en acier inoxydable en une seule pièce, la soudure n'est plus nécessaire. Cela permet d'éviter la formation de pores et de fissures dans les soudures et, par conséquent, le risque d'accumulation de bactéries.

Gamme de produits et accessoires

Les vannes de prise d’échantillon Unique sont disponibles à simple ou double clapet avec des pressions de service allant jusqu'à 6 bar et des températures maximales de 130 °C. Les joints à membrane sont en EPDM ou en silicone conformes aux réglementations de la FDA. Un choix d'actionneurs manuels ou pneumatiques est disponible. D'autres options comprennent les types de corps de vannes, les raccordements, les actionneurs et les accessoires.



Type de vanne Taille Type de produit Taille de particules max.

Simple clapet

Double clapet

Type 4 Faible viscosité Jusqu'à 2,5 mm

Simple clapet

Double clapet

Type 10 Viscosité moyenne Jusqu'à 7 mm

Simple clapet

Double clapet

Type 25 Viscosité élevée Jusqu'à 20 mm



Accessoires de prise d'échantillon

Alfa Laval dispose d'une large gamme d'accessoires de prise d'échantillon de première qualité pour fournir aux utilisateurs des solutions de prise d'échantillon exhaustives. Il s'agit notamment des clapets anti-retour, d'accouplements rapides, de la vanne de surpression pour la stérilisation de la vapeur et du générateur de vapeur Alfa Laval qui vous permet de procéder à une stérilisation à la vapeur lorsqu'il n'y a pas d'alimentation permanente en vapeur à portée de main.

Fonctionnement

.

Vannes de prise d'échantillon Unique à simple clapet

Conçue pour un prélèvement hygiénique standard, la vanne de prise d'échantillon à simple clapet comporte deux positions : ouverte et fermée. Elle peut facilement être transformée en vanne à double clapet en remplaçant la poignée ou l'actionneur par un kit de mise à niveau.

Position ouverte pour démarrer le processus de la prise d'échantillon
Vanne manuelle :  tournez la poignée dans le sens inverse des aiguilles d'une montre pour ouvrir la vanne.
Vanne pneumatique : ouvrez la vanne en enclenchant l'actionneur.

En position ouverte, la tige de la vanne et la membrane sont rétractées, ce qui permet au produit de circuler librement à travers la vanne ouverte.

Position d'arrêt pour la stérilisation
Vanne manuelle : pour arrêter le processus de la prise d'échantillon et fermer la vanne, tournez la poignée dans le sens des aiguilles d'une montre.
Vanne pneumatique : fermez l'arrivée d'air.

Cette action coupe le flux et permet de stériliser le canal entre les flexibles de raccordement. Si de la vapeur est utilisée pour la stérilisation en place, nous recommandons l'utilisation d'une vanne de surpression en option au niveau de la sortie.

Un nouveau degré de précision grâce à une nouvelle technologie brevetée

La technologie à simple clapet peut constituer une difficulté pour une stérilisation complète. En position fermée, le joint à membrane entre en contact avec le clapet de la vanne. Ces points de contact sont quasiment impossibles à nettoyer en raison de la compression de la surface et peuvent donc entraîner l’accumulation de résidus et de microorganismes. Vous pouvez atteindre un niveau de sécurité supplémentaire grâce à la technologie à double clapet Unique Alfa Laval. La version à simple clapet peut être simplement transformée en une vanne de prise d’échantillon Unique à double clapet à l'aide d'un kit de mise à niveau facile à utiliser.

Vannes de prise d'échantillon à double clapet Unique

Les vannes de prise d'échantillon à double clapet Unique spécialement conçues constituent un excellent choix pour les applications qui nécessitent un nettoyage plus aisé. La technologie brevetée à double clapet assure un nettoyage et une stérilisation de qualité des raccordements du clapet et des tuyaux. Conçue pour une prise d'échantillon totalement stérile, la vanne de prise d'échantillon à double clapet est équipée de trois positions : ouverte, fermée et stérilisée.

Position ouverte pour démarrer le processus de prise d'échantillon
Vanne manuelle : tournez la poignée dans le sens inverse des aiguilles d'une montre pour ouvrir la vanne.
Vanne pneumatique : ouvrez l'arrivée d'air au niveau du raccordement ouvert. La tige du clapet et le joint à membrane se rétractent, permettant ainsi au produit de s’écouler librement dans la vanne ouverte.

Position fermée pour arrêter le processus de prise d'échantillon
Vanne manuelle : tournez la poignée dans le sens des aiguilles d'une montre.
Vanne pneumatique : coupez l'arrivée d'air au niveau du raccordement ouvert.

Position stérilisée
Vanne manuelle : tournez la poignée dans le sens des aiguilles d'une montre jusqu'à la position d’entrée de la vapeur.
Vanne pneumatique : appliquez de l'air sur le raccordement de vapeur. La tige interne de la tête de la vanne s'enfonce ainsi dans le clapet intérieur et cesse l'écoulement du produit dans l'orifice de la vanne. En même temps, la tige extérieure de la tête de la vanne se rétracte et décolle le joint à membrane de son clapet normal. Les zones difficiles d’accès sur la surface du clapet sont alors exposées, garantissant la stérilisation complète et faisant de la vanne de prise d’échantillon Unique à double clapet un choix puissant et fiable afin d’obtenir une prise d’échantillon 100 % représentative.

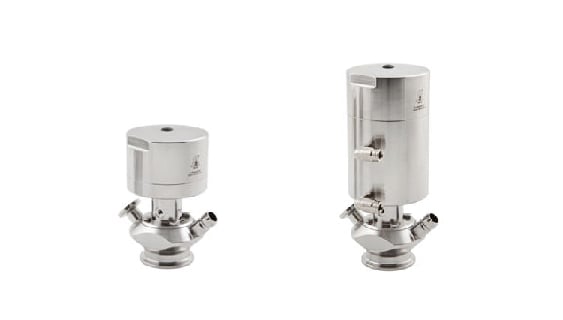

Configuration avec un actionneur pneumatique

La vanne de prise d’échantillon Unique Alfa Laval peut être configurée avec un actionneur manuel ou pneumatique. L'actionneur pneumatique propose une option de prise d’échantillon à distance et un sélecteur de proximité d'unité d'indication peut être ajouté pour le positionnement de la vanne.

Dans la configuration à simple clapet, l'actionneur pneumatique ouvre et ferme la vanne.

En cas d'installation d'une vanne de prise d’échantillon à double clapet, l'actionneur pneumatique assure en outre la stérilisation totale de l'ensemble du clapet de la vanne et des raccordements de tuyauterie.

Unique Sampling Valves w pneumatic actuator



Vous pourriez également être intéressé par...

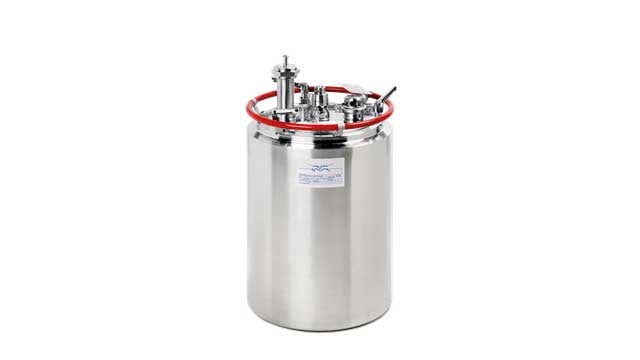

Cuve Carlsberg SB

La cuve Carlsberg SB Alfa Laval stérilise le moût et cultive des cultures de levure pure en laboratoire pour une utilisation dans les équipements de propagation de la levure des brasseries, des industries alimentaires, laitières et des boissons.

Vanne de prise d’échantillon Carlsberg SB Alfa Laval. Permet d'obtenir des échantillons représentatifs d'aliments, de boissons, ainsi que de produits cosmétiques, d’entretien et biopharmaceutiques.

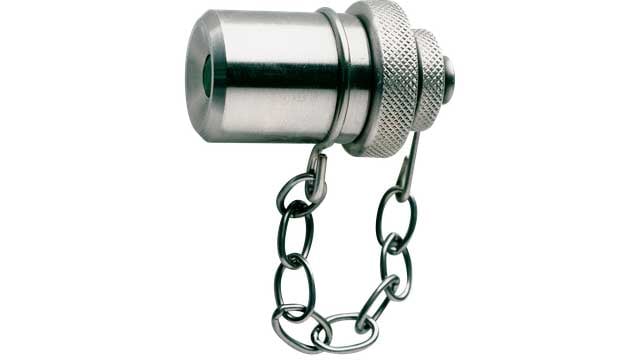

Prise d’échantillon SB Micro

Largement utilisée dans l'industrie brassicole, alimentaire, laitière et des boissons, la prise d’échantillon SB Micro Alfa Laval permet de prélever des échantillons représentatifs aseptiques et microbiologiques en petites quantités dans les cuves et la tuyauterie.

Vanne-echantillon-micro-SB-AlfaLaval

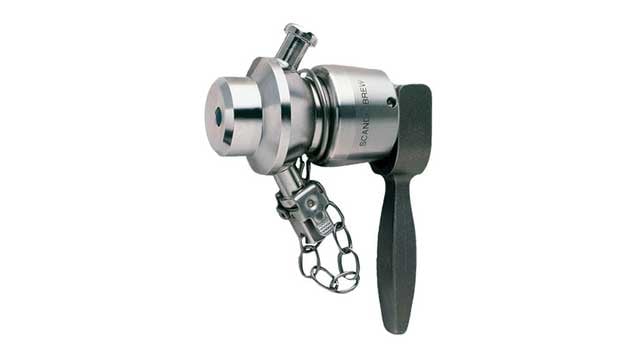

Vanne de prise d’échantillon à membrane SB
