Vanne de prise d’échantillon à membrane SB

Conçues pour prélever des échantillons globaux ou aseptiques dans des cuves et les tuyauteries de brasseries (ainsi que dans le cadre d'autres processus hygiéniques tels que les produits alimentaires et laitiers) dans des conditions stériles. Cette vanne de prise d’échantillon aseptique convient aux produits très visqueux, tels que la levure récoltée, et garantit un risque minimal de contamination, une grande précision, une reproductibilité exceptionnelle et une fiabilité à toute épreuve.

Alva Laval SB Membrane Sampling Valve

Prise d’échantillon en ligne sûre et sécurisée dans un format compact

  • Aseptique et stérilisée pour assurer un échantillon hygiénique à faible coût d'investissement
  • Aucun risque de contamination des échantillons : vanne conçue pour une stérilisation efficace à l'alcool ou à la vapeur AV/AP chaque échantillon
  • Méthodes de prise d’échantillons flexibles : disponibles avec les versions manuelle, avec Micro-Port pour aiguilles hypodermiques ou pneumatique
  • Fiabilité : pression nominale jusqu'à 10 bar
  • Procédures sécurisées de prise d’échantillon
Conception hygiénique polyvalente : fabriqué en une seule pièce d'acier inoxydable, le corps de vanne présente des surfaces lisses et sans fissure. Sans soudure, il n'y a pas de risque de formation de pores et de fissures dans les soudures et donc pas de risque d'accumulation de bactéries. Cette vanne hygiénique très polyvalente est disponible en plusieurs versions différentes afin de garantir la fiabilité et la sécurité des échantillons pour une large gamme d'applications.
.

Technologie

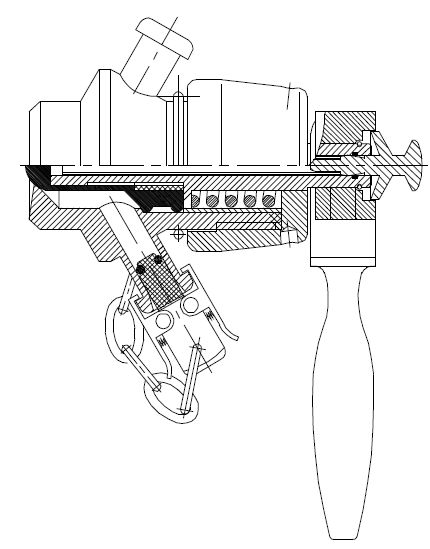

La vanne se compose d'un corps de vanne, d'un actionneur et d'un joint à membrane positionné sur la tige de l'actionneur qui fonctionne comme un bouchon extensible. La vanne est stérilisée en place avec de l'alcool ou de la vapeur. La membrane forme un joint d'étanchéité directement en contact avec le produit afin d'assurer une prise d'échantillon représentative et d'obtenir des résultats reproductibles à l'abri de toute contamination secondaire.

La vanne est disponible en trois types d'actionneurs différents :

  • Manuelle : pour l'activation manuelle
  • Manuelle + Micro-Port : pour l'activation manuelle ou la prise d'échantillon à l'aide d'une aiguille hypodermique pour pénétrer dans la membrane en vue du prélèvement d'échantillons.
  • Manuelle + pneumatique : pour l'activation manuelle ou pneumatique lorsque la vanne est raccordée à des tuyaux pour la prise d'échantillon automatique. La vanne est fournie avec des raccordements de sortie de tuyaux.

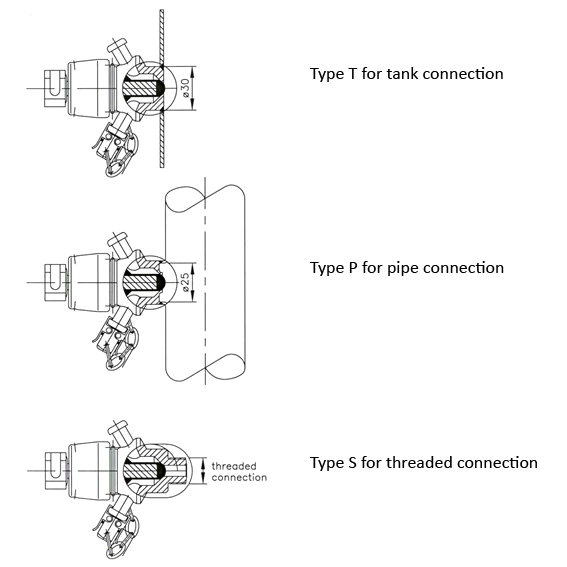

Type T pour le raccordement de cuves

La vanne est disponible en trois types de montages différents :

Fonctionnement

.

Principe de fonctionnement

La vanne est disponible avec trois différents types de raccordements : cuve, tuyau et filetage. Ils fonctionnent sur le même principe. Avant d'ouvrir la vanne, la fermeture doit être placée sur le raccordement supérieur du tuyau. Lorsque la poignée est tournée en position horizontale, l'échantillon commence à s'écouler par la sortie inférieure. Lorsque la poignée est ramenée en position verticale, la vanne se ferme et la poignée peut être retirée si nécessaire. Les échantillons aseptiques peuvent être prélevés à l'aide d'un type de vanne spécial avec microport. Si vous enlevez le capuchon rouge, vous pouvez insérer une aiguille hypodermique à travers un canal central dans la membrane pour prélever un échantillon aseptique avec la vanne en position fermée. Après la prise d'échantillon, rincez la vanne avec de l'eau ou de l'alcool. La vanne peut être stérilisée à l'alcool ou à la vapeur.

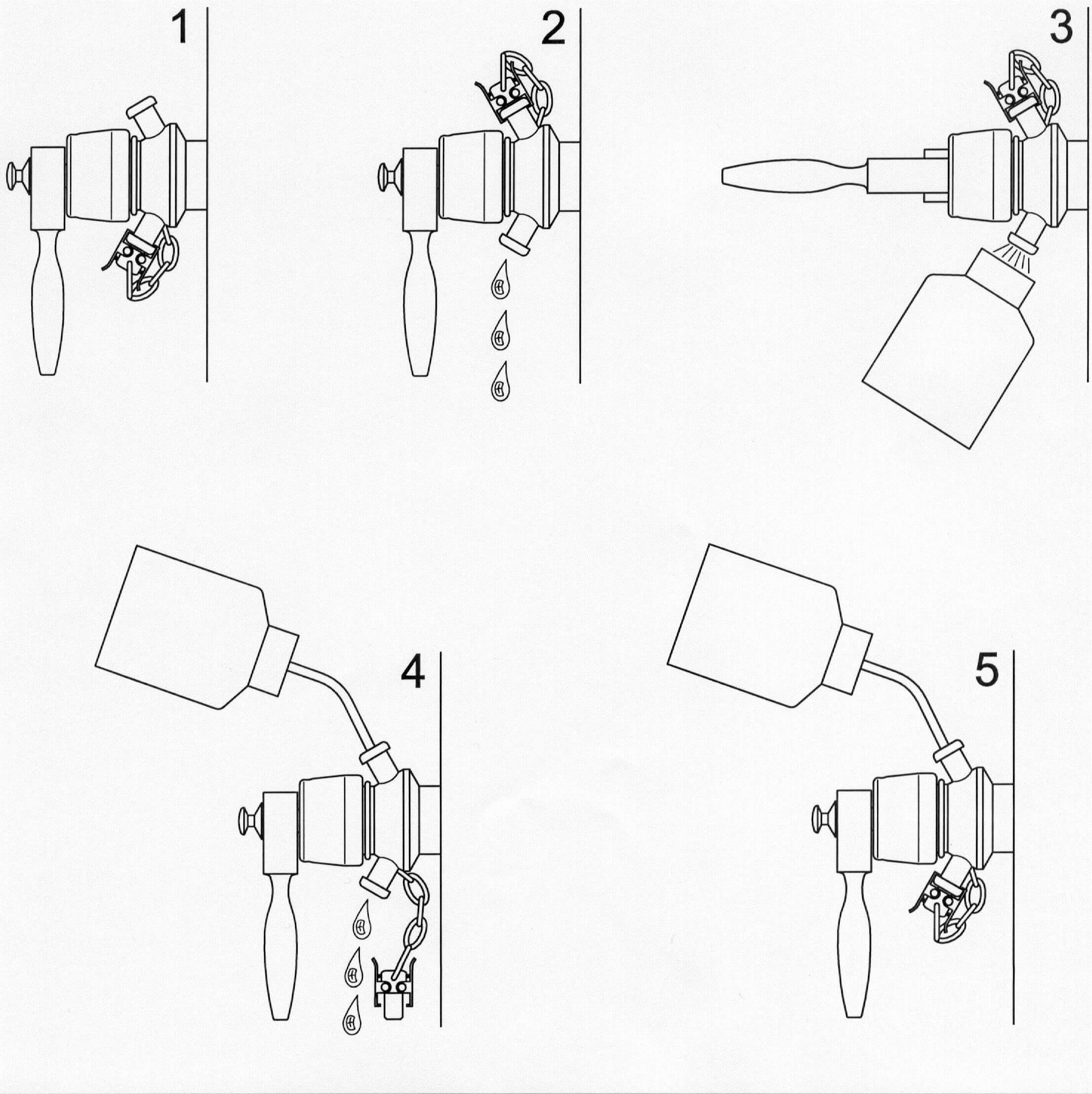

Fonctionnement et nettoyage

1 La vanne est scellée à l'alcool

2 L'alcool est évacué et la vanne peut être stérilisée à la vapeur

3 L'échantillon est pris

4 La vanne est rincée à l'eau/alcool

5 La vanne est scellée à l'alcool



Vous souhaitez plus d'informations sur l’efficacité, la fonctionnalité et les détails techniques de la vanne de prise d’échantillon à membrane SB ?

Contactez-nous

Vous pourriez être intéressé par...

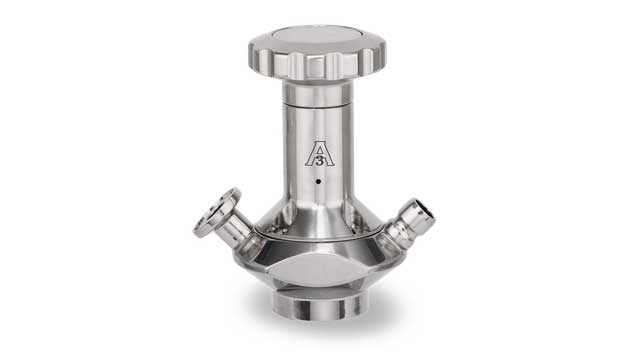

Vannes de prise d’échantillon Unique

Prélevez des échantillons représentatifs dans le cadre de divers processus hygiéniques, y compris les aliments et les boissons, les cosmétiques et soins corporels et les produits biopharmaceutiques. Ces vannes à simple et double clapet fiables apportent une grande précision, une reproductibilité exceptionnelle et une excellente fiabilité.

Unique-vanne-echantillon-Alfa-Laval

Unique DV-ST UltraPure

Répondant aux exigences de la plupart des processus stériles et ultra-hygiéniques, ces vannes compactes et légères sont de conception modulable, ce qui offre la possibilité d'un large choix de configurations spécifiques.

Vannes à membrane Unique DV-ST UltraPure Alfa Laval pour les industries pharmaceutiques et biotechnologiques et d'autres processus focalisés sur l'hygiène.

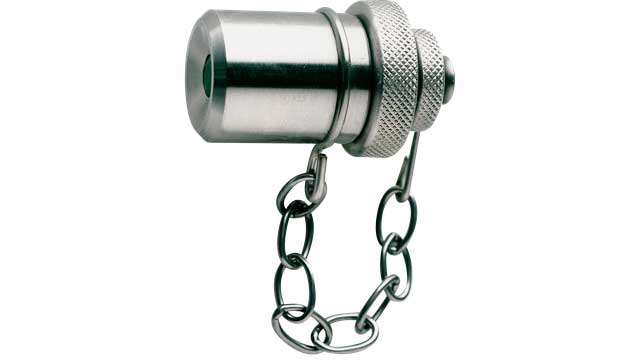

Prise d’échantillon SB Micro
