Unique SSV

Les vannes à clapet simple (SSV) Alfa Laval sont des vannes à simple clapet pneumatique robustes, fiables et polyvalentes, conçues pour une production ininterrompue dans une large gamme d'applications essentielles pour l'hygiène.

Unique single seat valve SSV

Facilite l'entretien et réduit les coûts d'exploitation

  • Le nombre réduit de pièces mobiles diminue les besoins d'entretien et les coûts d'inventaire
  • Facilité de nettoyage supérieure : corps de vanne interne lisse (finition de la surface de Ra ≤ 0,8 µm) éliminant les fissures
  • Durée de vie prolongée du joint grâce à sa compression définie
  • La détection de fuites de joints statiques contribue à assurer la sécurité du produit
  • Le joint à lèvre double offre une protection contre la contamination bactérienne

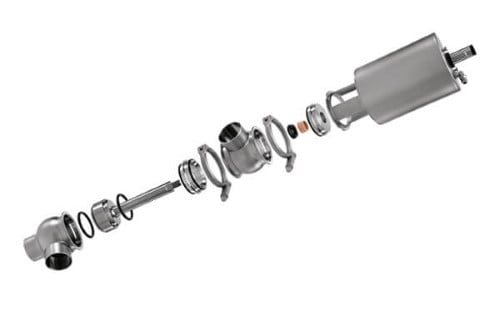

La vanne à clapet simple Unique SSV est une vanne à clapet pneumatique à conception hygiénique et modulaire qui permet un vaste champ d’applications, que ce soit comme vanne d’arrêt à deux ou trois voies ou comme vanne d’inversion de trois à cinq voies. La vanne est commandée à distance par air comprimé. Elle se compose d’un petit nombre d’éléments mobiles simples, ce qui lui assure une excellente fiabilité et de faibles coûts d’entretien.

Hygiène exceptionnelle des vannes

La gamme de vannes à clapet Unique SSV de qualité alimentaire est conçue pour offrir une excellente hygiène et faciliter le nettoyage. Avec une finition de la surface de Ra ≤ 0,8 µm, le corps de vanne lisse et sans soudure élimine les fissures qui peuvent piéger les bactéries. La conception du clapet prend en charge les capacités de Nettoyage En Place (NEP) améliorées et un joint à lèvre à double effet qui minimise tout risque de contamination croisée.

Ces vannes à simple clapet répondent à la plupart des normes d'hygiène requises dans les industries agroalimentaire, des produits laitiers et boissons et des cosmétiques et soins corporels. La gamme Unique SSV est certifiée EHEDG et est autorisée à porter le symbole 3-A. La gamme de vannes à clapet Alfa Laval offre également une traçabilité totale conformément à la réglementation n° 1935/2004 de l'UE sur les denrées alimentaires.

Reportez-vous à la Documentation pour plus d'informations.

Meilleure longévité de la vanne

Pour assurer une haute qualité d'étanchéité, cette vanne à clapet simple comprend une compression définie des joints toriques avec un contact métal à métal entre le bouchon et le clapet. ce qui réduit considérablement l'usure et prolonge la durée de vie de la vanne. La vanne à clapet simple Unique SSV standard est livrée avec un actionneur pouvant être partiellement entretenu et d'une garantie de cinq ans.

Faible coût total de possession

Grâce à sa conception simple et fiable, la gamme de vannes à clapet simple Unique SSV offre une longue durée de vie, une réduction des pertes de produits, une plus grande sécurité des produits et une disponibilité accrue des processus de traitement. Le nombre réduit de pièces mobiles diminue les besoins d'entretien et les coûts d'inventaire. Des procédures NEP (Nettoyage en Place) plus efficaces avec des cycles de nettoyage réduits et, par conséquent, une utilisation réduite des liquides de nettoyage, de l'eau et des services publics contribuent également au faible coût total de possession de la vanne à clapet simple Unique SSV.

Fonctionnement

.

Principe de fonctionnement

La vanne Unique SSV Alfa Laval est une vanne à clapet à commande pneumatique pouvant être contrôlée à distance. La vanne peut être configurée en tant que vanne d'arrêt ou de commutation avec divers actionneurs NO, NF ou à deux positions pour un fonctionnement plus en douceur afin d'éviter les pics de pression ou le remplissage excessif d'un réservoir.

La gamme de vannes à simple clapet présente un certain nombre d'options :

  • Actionneur pouvant être entièrement entretenu
  • Actionneur pour haute pression
  • Joints en contact avec le produit en HNBR ou FPM

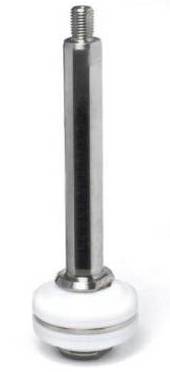

  • Joint de clapet TR2 en PTFE pour applications spéciales
  • Appareils de détection et de contrôle de vannes, y compris ThinkTop, ThinkTop Basic et IndiTop
  • Raccords conformes à la norme requise
  • Finition brillante de la surface externe 3-A

TR2 plug seal.jpg


Vidéos de service et d'entretien à 360°

.

Vannes Unique à clapet simple Alfa Laval - actionneur pouvant être entretenu

Vannes Unique à clapet Alfa Laval simple : remplacement de la bague de guidage de l'actionneur

Vannes Alfa Laval Unique à simple clapet : joints d'étanchéité en contact avec le produit

Vannes Unique Alfa Laval à simple clapet : remplacement des joints d'étanchéité en contact avec le produit

.

Services pour les vannes hygiéniques

Prolongez la durée de vie de vos vannes et garantissez la disponibilité continue de vos process hygiéniques. Avec Alfa Laval comme partenaire de service, vous avez accès à notre réseau de service mondial et à nos experts quand vous en avez besoin et à une assistance locale dès que nécessaire. Faites confiance à notre large gamme de services pour optimiser vos process, à tout moment.

Service 640x360
.

Membre d'une large gamme de vannes

Alfa Laval propose une gamme complète de vannes destinées à des applications hygiéniques dans diverses industries, notamment : produits laitiers, aliments, boissons, produits d'entretien, cosmétiques et soins corporels, biotechnologie et pharmacie :
