Vanne anti-mélange 3 corps - Unique Mixproof 3 body

La vanne hygiénique à 3 étages Unique Mixproof Alfa Laval permet le passage simultané de deux produits ou fluides différents à travers la même vanne sans risque de contamination croisée. La vanne est également équipée d'une fonction de commutation.

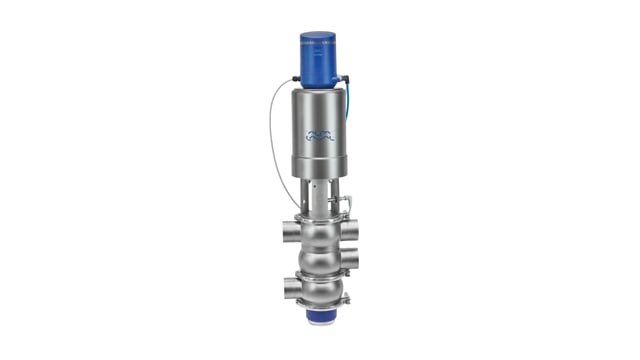

Unique Mixproof 3-Body w sensor and ThinkTop V70 640x360

Fonctionnement économique, sûr et sans déversement

  • Fonctionnement sans déversement
  • Entretien simplifié
  • Niveau d'hygiène élevé
  • Niveau de sécurité exceptionnel
  • Basé sur une plateforme éprouvée

La vanne hygiénique à 3 étages Unique Mixproof offre un flux de processus optimal, une hygiène exceptionnelle, un temps de disponibilité maximal et un faible coût total de possession. Sa conception modulable à trois étages assure un transfert des fluides fiable en toute sécurité, ce qui en fait une vanne de commutation idéale pour les applications hygiéniques. Cela se traduit par des économies substantielles et des gains d'efficacité.

Vanne anti-mélange économique

Obtenez d'incroyables résultats et économisez de l'argent. Remplacez deux ou plusieurs vannes d'autres types par une seule vanne à 3 corps Unique Mixproof Alfa Laval. Deux bouchons indépendants et une conception entièrement équilibrée permettent à deux fluides différents de passer à travers la même vanne sans risque de contamination croisée, même en cas de choc de pression.

Fonctionnement sans déversement exceptionnel

Profitez d'un fonctionnement résistant et sans déversement. Pour assurer un fonctionnement sûr et hygiénique, la conception à double clapet évite la contamination croisée tandis que les joints à lèvre double assurent une protection supplémentaire.

Facile à nettoyer et à entretenir

L'entretien et le nettoyage sont rapides et simples grâce à la conception à chargement par le haut, à l'absence de composants réglables, à l'actionneur facile à entretenir et à la détection de fuite intégrée sur tous les joints. Les vannes à 3 corps Unique Mixproof sont toujours équipées d'une fonction de levage et de poussée du clapet, répondant ainsi aux normes d'hygiène les plus strictes.

Facile à configurer et à mettre à niveau

Optimisez votre processus d’hygiène en personnalisant la vanne à 3 corps Unique Mixproof Alfa Laval pour répondre à vos besoins. Sa conception modulable facilite également l'application de la vanne à double clapet chaque fois que votre procédé a besoin d'être modifié tout en assurant une production efficace, hygiénique et continue.

Profitez pleinement des avantages de l'utilisation des vannes Unique Mixproof en les combinant avec les unités de commande et de détection de vannes ThinkTop et ThinkTop Basic Alfa Laval.

Fonctionnement

.

Construction

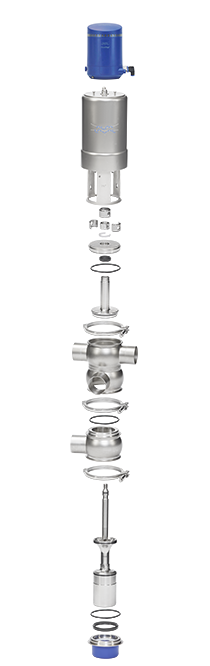

Le concept de la vanne hygiénique Unique Mixproof Alfa Laval est basé sur une série de composants élémentaires, dont le corps de vanne, le bouchon, l'actionneur, les options de nettoyage et les accessoires qui favorisent une large gamme d'applications. En utilisant ces composants, vous pouvez construire une vanne Unique Mixproof pour répondre exactement à vos exigences de processus.

Pour faciliter l'entretien, la vanne à 3 corps Unique Mixproof Alfa Laval possède également des orifices de détection des fuites qui préviennent l'usure ou l'endommagement des joints toriques statiques. Les opérateurs peuvent inspecter visuellement la vanne à tout moment sans avoir à la démonter.

Système SpiralClean

Afin d'assurer les conditions de fonctionnement hygiéniques de la gamme Unique Mixproof, Alfa Laval propose son système SpiralClean pour nettoyer l'extérieur des équilibreurs supérieur et inférieur des vannes. SpiralClean Alfa Laval utilise moins de fluides de nettoyage et est plus rapide, il est recommandé pour les procédés à haute teneur en matière sèche. Tous les dispositifs NEP externes pour les vannes à double étanchéité Unique Mixproof sont équipés de la conception standard SpiralClean.

Un autre avantage important : SpiralClean permet à la vanne Unique Mixproof de prolonger la durée de vie du produit.

Principe de fonctionnement

La vanne hygiénique à 3 corps Unique Mixproof Alfa Laval est équipée d'un clapet anti-mélange normalement fermé et d'un simple clapet normalement ouvert. La vanne est commandée à distance par de l'air comprimé.

Pour séparer les deux liquides, la vanne est équipée de deux joints de clapet indépendants. L'espace entre les deux joints forme une chambre de fuite atmosphérique. Dans les rares cas de fuite accidentelle de produit, le produit s'écoule dans la chambre de fuite et est évacué par la sortie de fuite.

Lorsque la vanne est ouverte, la chambre de fuite est fermée. Le produit peut alors s'écouler de la partie supérieure du corps vers la partie centrale du corps sans déversement.

Lorsque la vanne est fermée, la chambre de fuite est ouverte. Le produit peut alors s'écouler de la partie inférieure du corps vers la partie centrale du corps sans déversement.

La vanne peut être facilement nettoyée et protégée contre les coups de bélier en fonction des exigences spécifiques liées au processus et de la configuration de la vanne. (Il n'y a pas de déversement de produit pendant le fonctionnement de la vanne)

Partie d'une large gamme de vannes

Alfa Laval propose une gamme complète de vannes destinées à des applications hygiéniques dans diverses industries, notamment : ​produits laitiersalimentsboissonsproduits d'entretiencosmétiques et soins corporelsbiotechnologie et pharmacie.

Pour une gamme de vannes plus étendue, découvrez les différentes vannes Alfa Laval : vannes à boulevannes papillonvannes de régulation/contrôlevannes à double étanchéitévannes de régulationsoupapes de sécuritévannes de prise d’échantillonvannes d'obturation et vannes à simple clapet.
