Vanne anti-mélange aseptique - Aseptic Mixproof

La vanne Mixproof aseptique Alfa Laval assure la sécurité du produit et garantit une protection totale contre l'intrusion de micro-organismes nocifs, même en cas de pics de pression indésirables. Cette vanne anti-mélange à double clapet est idéale pour les applications de processus stériles dans l'industrie alimentaire, laitière et des boissons. Facile à configurer, à utiliser et à entretenir, elle réduit le coût total de possession jusqu'à 45 % par rapport aux autres vannes aseptiques.

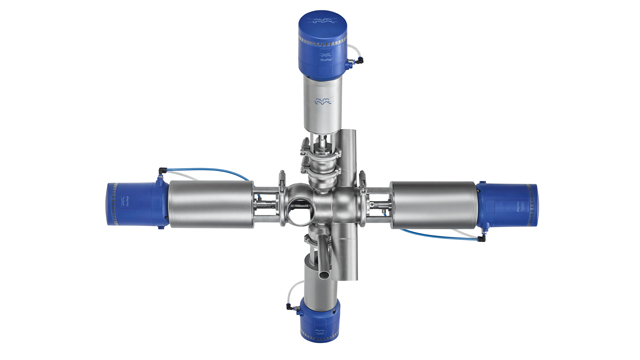

Aseptic Mixproof w ThinkTop V70 640x360

Maximiser la sécurité des produits tout en minimisant les coûts

  • Maximise la sécurité du produit grâce à la conception stérile et modulable du corps de la vanne et du joint hermétique
  • Réduit le coût total de possession par rapport à d'autres conceptions aseptiques
  • Facile à configurer pour répondre à pratiquement toutes les exigences
  • Augmente les capacités de nettoyage grâce à une conception hautement rinçable
  • Minimise la perte de produit

Augmentez le temps de disponibilité, la sécurité des produits, la productivité et la durée de conservation avec la vanne Mixproof aseptique Alfa Laval. Elle permet le passage simultané de deux produits ou fluides différents à travers la même vanne sans risque de contamination croisée. Grâce à sa conception hautement rinçable et à l'absence de dômes dans les zones des produits et de la vapeur, cette vanne anti-mélange modulable à double clapet, facile à configurer, rend le nettoyage et la stérilisation plus rapides et plus efficaces que les autres vannes anti-mélange aseptiques. Elle répond également aux exigences strictes des normes sanitaires 3-A.

Flexibilité et modulation exceptionnelles

La vanne Mixproof aseptique Alfa Laval partage la même plateforme polyvalente que la version aseptique éprouvée de la vanne Unique à simple clapet (SSV) Alfa Laval. Configurez la vanne aseptique à double étanchéité pour répondre à pratiquement toutes les exigences. Choisissez un corps de vanne standard et un corps de vanne tangentiel ou utilisez deux types de corps de vanne standard. Montez ensuite les vannes en position horizontale ou verticale. Adaptez la vanne à vos besoins précis en sélectionnant l'actionneur, le levage du clapet, la vanne de vapeur et les options de surveillance de la température de la vapeur appropriés.

Joint hermétique exceptionnel

Assurez l'efficacité des processus et la sécurité des produits tout en réduisant les coûts grâce à la vanne Mixproof aseptique Alfa Laval. Sa membrane hybride, dont l'avant est en PTFE et avec support en EPDM renforcé, assure la même étanchéité hermétique éprouvée que celle de la vanne Unique SSV aseptique Alfa Laval. Cela réduit considérablement le coût total de possession pour le traitement stérile par rapport aux vannes aseptiques à soufflet en acier.

Facilité d'entretien et de remplacement de pièces

L'entretien est facile pour la vanne Mixproof aseptique Alfa Laval. Il suffit de suivre les mêmes routines d'entretien et d'utiliser les mêmes pièces de rechange que pour la vanne Unique SSV aseptique Alfa Laval. Vous pouvez ainsi simplifier votre inventaire de pièces de rechange et économiser de l'argent.

Tailles de modèles

ISO 51 mm (2"), 63,5 mm (2,5") et 76,1 mm (3").

Faible coût total de possession de la vanne

Réalisez jusqu'à 45 % d'économies en utilisant la conception simple et fiable de la vanne Mixproof aseptique Alfa Laval à la place des vannes aseptiques d'autres fabricants. Une durée de vie plus étendue, des pertes de produits minimisées, une plus grande sécurité des produits et un temps de disponibilité plus long permettent de réduire considérablement les coûts. Des procédures NEP et SEP efficaces réduisent également les temps de cycle de nettoyage ainsi que la consommation de liquides de nettoyage, d'eau et de services publics.

Fonctionnement

.

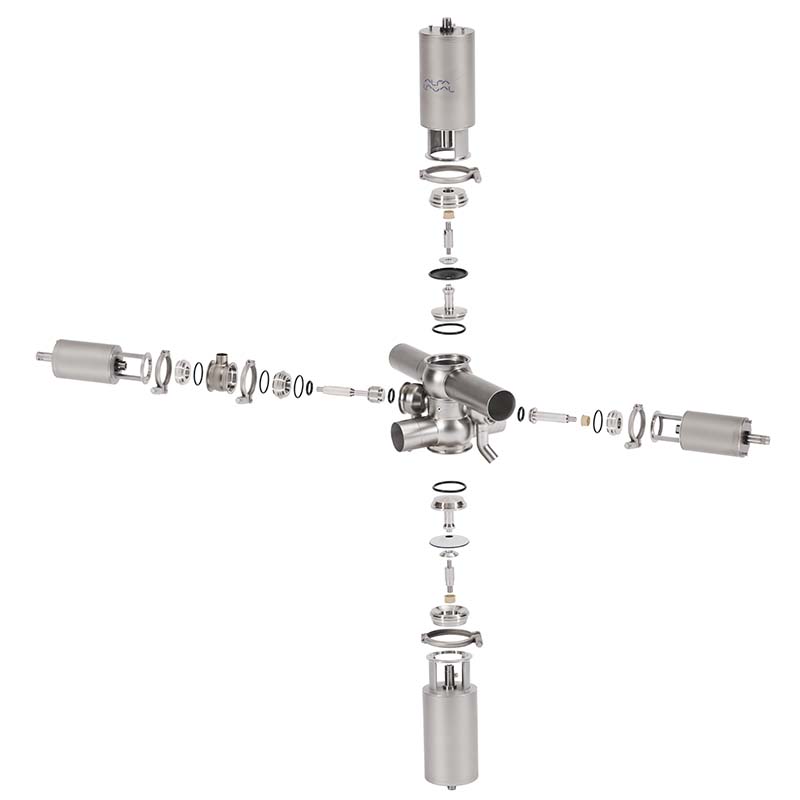

Construction

La vanne Mixproof aseptique Alfa Laval est une vanne à double clapet basée sur la même architecture modulable que la version aseptique éprouvée de la vanne Unique à simple clapet (SSV) Alfa Laval. Elle se compose d'un corps de vanne, d'un bouchon/d'une membrane, d'un actionneur et d'options de nettoyage et d'accessoires qui prennent en charge une large gamme d'exigences liées au processus. Cette membrane est composée d'une partie avant en PTFE et d'un support en EPDM renforcé, ce qui crée un joint hermétique pour assurer des conditions de traitement stériles. La détection des fuites intégrée permet aux opérateurs d'inspecter facilement la vanne sans avoir à la démonter et d'agir immédiatement si une action est requise.

Principe de fonctionnement

Cette vanne aseptique pneumatique à double clapet est commandée à distance par de l'air comprimé. Aseptique et modulable, elle comporte peu de pièces mobiles et simples, ce qui en fait une vanne très fiable avec de faibles coûts d'entretien. Un bouchon/Une membrane intégré(e) garantit le traitement aseptique.

Pour séparer les deux fluides, la vanne est équipée de deux bouchons et joints indépendants. L'espace entre les deux clapets forme une barrière stérile dans la chambre de fuite pour assurer un traitement aseptique et empêcher le mélange des produits. Dans les rares cas de fuite accidentelle du produit

d'un joint d'étanchéité, le produit s'écoule dans la chambre de fuite et est évacué par l'une des vannes de vapeur, qui sert également de sortie de fuite.

Lors de l'actionnement principal, les deux vannes de produit s'ouvrent. Les deux vannes de vapeur doivent se fermer pour éviter tout déversement de produit. La barrière stérile est ensuite déplacée de la chambre de fuite vers l'arrière des bouchons des deux vannes vapeur.

Pour nettoyer la chambre de fuite après l'activation principale, vous pouvez utiliser le condensat pour la rincer et, quand elle est propre, ajoutez la vapeur pour stériliser et générer la barrière stérile.

Options

  • Commande et indication : ThinkTop, ThinkTop D30, ThinkTop Basic ou IndiTop
  • Joints en contact avec le produit en EPDM ou HNBR
  • Actionneur pouvant être entretenu
  • Levage du clapet
  • Corps de vanne standard ou tangentiel
  • Capteur de température ou transmetteur
  • Vannes de vapeur aseptiques ou hygiéniques
  • Vanne d'admission de la vapeur de commutation ou d'arrêt

. .

Vidéos de maintenance et d'entretien à 360°

Vannes Unique à clapet simple Alfa Laval - actionneur pouvant être entretenu

Vannes Unique à clapet Alfa Laval simple : remplacement de la bague de guidage de l'actionneur

Vannes Unique Alfa Laval à simple clapet : remplacement des joints d'étanchéité en contact avec le produit

Vous pourriez également être intéressé par...

SSV aseptique

Vanne Unique SSV aseptique pour les applications de processus stériles. Une membrane d'une seule pièce assure une étanchéité hermétique contre les intrusions venant de l'atmosphère, garantissant ainsi une protection totale contre les effets des micro-organismes pendant le traitement.

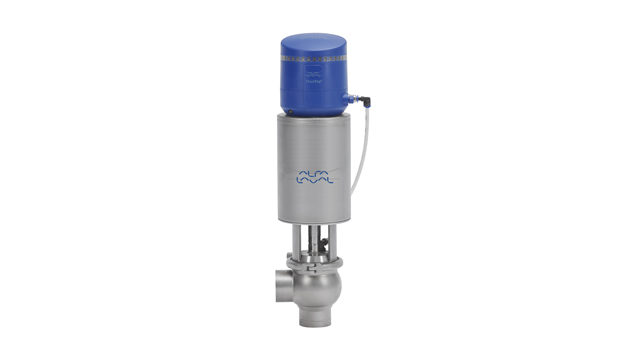

Unique SSV Aseptic w ThinkTop V50 640x360

Unique DV-ST UltraPure

La vanne Unique DV-ST UltraPure répond aux exigences de la plupart des procédés stériles et ultra-hygiéniques.

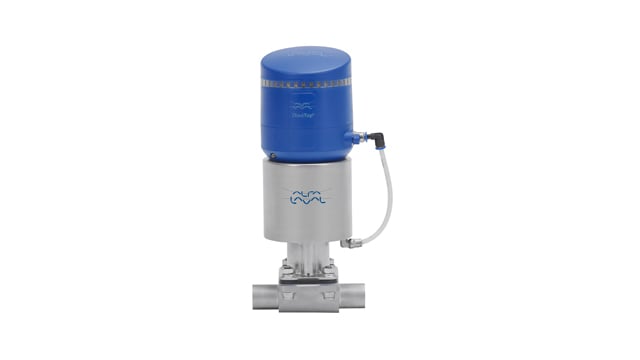

Alfa Laval DV-ST 640x360

ThinkTop

Conçu pour les secteurs de l'agroalimentaire, des produits laitiers et des boissons et l'industrie biopharmaceutique, ThinkTop fournit des informations en temps réel sur l'état de fonctionnement des vannes 24 heures sur 24, 7 jours sur 7, tout en permettant d'améliorer les performances de production et d'assurer la traçabilité.

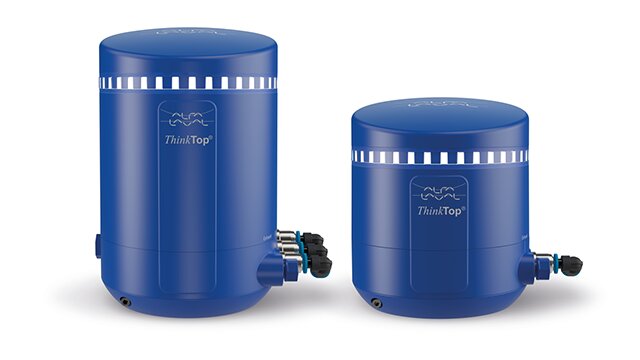

thinktop front 640x360
.
