Vanne papillon LKB-F entre-bride

Version spéciale à bride de la vanne papillon LKB. Elle permet de retirer facilement le corps de la vanne sans avoir à démonter de tuyauterie. Cela facilite les réparations, l'entretien et le remplacement avec un minimum de perturbations.

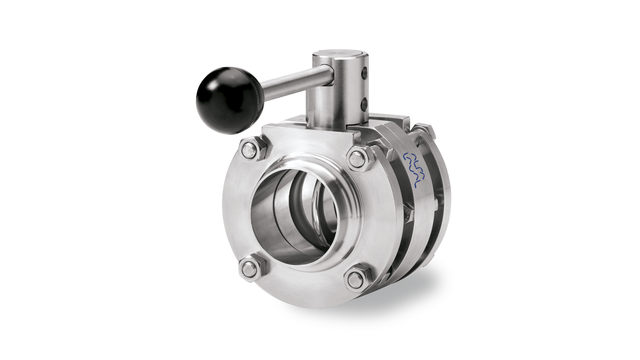

butterfly valves lkb-f left side 640x360

Gamme complète, spectre complet

La gamme de vannes papillon Alfa Laval LKB se compose d'unités modulaires conçues pour répondreaux exigences de pressions de service allant du vide complet à 10 bar. Toutes les vannes sont certifiées FDA, conçues pour être utilisées dans une large gamme de systèmes de tuyauterie en acier inoxydable et peuvent être construites pour se conformer à pratiquement toutes les normes d'installation. Alfa Laval LKB-F pour les raccordements à bride afin de retirer facilement le corps de la vanne sans démonter de tuyauterie. Pour ISO et DIN.

Des performances fiables

Les caractéristiques des vannes papillon LKB-F garantissent la fiabilité de leurs performances. Un disque en acier inoxydable poli avec une surface lisse jusqu'à Ra<0,8 µm et des bagues de roulement clipsées sur les tiges de disque empêchent l'abrasion métal sur métal et lui assurent un mouvement fluide.>

Le diamètre de la tige offre une résistance à l'écoulement particulièrement faible, assurant un traitement en douceur du produit pour les produits à faible et moyenne viscosité. De plus, la technologie d'étanchéité Alfa Laval offre une plus grande stabilité thermique, une meilleure résistance chimique et une meilleure résistance à la traction.

Contrôle manuel ou automatisé

Les vannes papillon Alfa Laval LKB-F peuvent être complétées par une poignée verrouillable pour un fonctionnement manuel avec un actionneur et en combinaison avec des équipements de signalisation et des unités de commande de vanne Alfa Laval ThinkTop.

Pour un fonctionnement manuel : Alfa Laval propose une gamme complète de poignées, y compris une poignée verrouillable à plusieurs positions.

Pour un fonctionnement automatisé : une sélection de différents actionneurs est disponible ; la conception spéciale à double ressort permet d'appliquer un couple maximal au disque de soupape aux positions de rupture et de joint. Cela permet d'intégrer facilement ces unités de vannes dans des systèmes plus grands exploités à partir d'un point central et/ou de les faire fonctionner automatiquement pour une efficacité maximale.

Avantages du produit

  • Entretien facile
  • Conception robuste
  • Modulaire avec vannes LKB

Fonctionnement

.

Construction

La vanne se compose de deux demi-corps de vanne, d'un papillon de vanne, de manchons pour la tige du papillon et d'un joint d'étanchéité. La vanne est assemblée par des vis et des écrous. La poignée est fixée sur la vanne au moyen d'un système verrouillable en place et d'une vis.

Principe de fonctionnement

La gamme standard de vannes papillon Alfa Laval LKB-F est conçue pour un fonctionnement automatique ou manuel.

Fonctionnement manuel ou automatique pour LKB et LKB-F

La vanne papillon automatisée LKB est commandée à distance au moyen d'air comprimé à l'aide d'un actionneur pneumatique.

L'actionneur contrôle le mouvement axial d'un piston, qui fait tourner l'arbre de 90°. Le couple exercé par l'actionneur augmente lorsque le disque de la vanne entre en contact avec la bague d'étanchéité de la vanne, pour assurer une fermeture efficace. L'actionneur existe en trois versions standard : normalement fermé (NF), normalement ouvert (NO) et à commande double effet air/air (A/A). Une poignée manuelle est disponible.



Membre d'une large gamme de vannes

Alfa Laval propose une gamme complète de vannes destinées à des applications hygiéniques dans diverses industries, notamment produits laitiers, alimentsboissons, produits d'entretiencosmétiques et soins corporels, biotechnologie et pharmacie.

Pour une gamme de vannes plus étendue, découvrez les différentes vannes Alfa Laval : vannes à boule, vannes papillon, vannes de régulation/contrôle, vannes à membrane, vannes à double étanchéité, vannes à double clapet, vannes de régulation, vannes d'échantillonnage, vannes à patin et vannes à simple clapet.

.
