Alfa Laval - OptiLobe

OptiLobe

Les pompes à lobes rotatifs OptiLobe d'Alfa Laval constituent une alternative économique pour les applications générales nécessitant un traitement en douceur du produit et une grande facilité d'entretien. Polyvalentes, fiables et écoénergétiques, ces pompes à déplacement positif hygiéniques améliorent à la fois la flexibilité des processus et la fiabilité de fonctionnement.

阿法拉伐大流量凸轮泵-Alfa Laval high flow lobe pump

Conception hygiénique, douce et à la simplicité économe

  • Pompe hygiénique économe
  • Qualité de produit optimale grâce à un fonctionnement doux et à faible cisaillement
  • Conception robuste pour une longue durée de vie
  • Entretien facile grâce aux joints d'étanchéité à chargement frontal réglables automatiquement
  • Faible coût d'exploitation total

Faites confiance aux pompes à lobes rotatifs OptiLobe d'Alfa Laval en acier inoxydable résistantes à la corrosion pour optimiser la flexibilité du processus, minimiser les risques de contamination et faciliter le lavage. Conçues pour être utilisées dans les secteurs de l'alimentation, des produits laitiers, des boissons, et des cosmétiques et produits d'entretien, ces pompes à déplacement positif sont conformes aux directives CE et aux normes d'hygiène EHEDG, 3-A et FDA.

Technologie de la pompe OptiLobe

Profitez des fonctionnalités technologiques des pompes à lobes rotatifs OptiLobe d’Alfa Laval pour ajouter de la valeur à vos processus.

  • La disponibilité et la productivité sont augmentées grâce à leur plate-forme robuste, la conception d'étanchéité avancée et les roulements robustes à longue durée de vie.
  • Les joints à réglage automatique à chargement frontal, avec les faces des joints directement en contact avec le fluide, assurent une lubrification et une facilité de nettoyage supérieures, améliorant ainsi la durée de vie du joint.
  • Support d'arbre composé d'un logement de roulement rigide monobloc et de roulements à rouleaux coniques L10 très résistants d'une durée de vie minimum de 20 000 heures. La rétention de l'arbre est ainsi stable et la charge plus équilibrée, ce qui réduit le risque de contact de la tête de pompe. Les exigences de maintenance sont réduites et le temps de disponibilité augmente.
  • Capots avant de chauffage/refroidissement en option pour des processus tels que les solutions de sucre, le beurre et les margarines, les marmelades, les beurres corporels, les gels et lotions, où les produits ont tendance à durcir à basse température.

Aperçu des services

Le calage préréglé en usine facilite le changement de rotor sans nécessiter de l'ajuster ou de le recalculer. Le remplacement de pièces, le cas échéant, est également simplifié ; les composants de haute précision sont interchangeables pour des pompes de même taille.

Modèles de produits

Les pompes à lobes rotatifs OptiLobe sont disponibles avec 10 déplacements de tête de pompe différents basés sur cinq modules de boîte de vitesses différents, débits allant jusqu'à 77 m3/h, pressions différentielles jusqu’à 8 bars, températures du fluide jusqu’à 130 °C et diamètre du port de 25 à 100 mm.

.

Brochure : Gamme complète de pompes rotatives Alfa Laval OptiLobe

Découvrez comment la pompe OptiLobe peut constituer une solution économique de pompe à lobes rotatifs pour un traitement en douceur et hygiénique du produit.

BrochureThe complete Alfa Laval OptiLobe rotary pump range 640x360

Fonctionnement

.

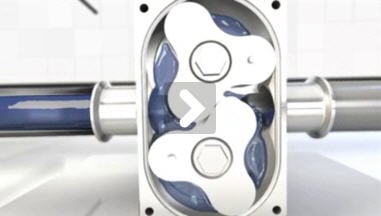

Principe de fonctionnement

Le train d'engrenages dans la boîte de vitesses de la pompe entraîne les rotors et assure une synchronisation précise des rotors à trois lobes.

 Le mouvement des rotors à contre-rotation crée un vide partiel qui permet à la pression atmosphérique ou à d'autres pressions externes de forcer le fluide à passer dans la chambre de pompe. Lorsque les rotors tournent, une cavité en expansion se forme et se remplit de liquide. Lorsque les lames se désengagent, chaque arrêt forme une cavité. Lorsque les lames du rotor s’engagent, la cavité diminue et le fluide est déplacé dans l’orifice de sortie.

Le mouvement des rotors à contre-rotation crée un vide partiel qui permet à la pression atmosphérique ou à d'autres pressions externes de forcer le fluide à passer dans la chambre de pompe. Lorsque les rotors tournent, une cavité en expansion se forme et se remplit de liquide. Lorsque les lames se désengagent, chaque arrêt forme une cavité. Lorsque les lames du rotor s’engagent, la cavité diminue et le fluide est déplacé dans l’orifice de sortie.

Options

Couvercles frontaux de chauffage/refroidissement pour les processus dans lesquels les produits ont tendance à durcir à basse température.

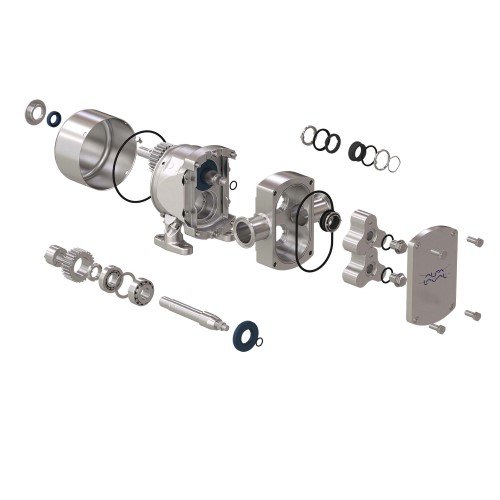

Construction

Les pompes à lobes rotatifs Alfa Laval sont des pompes à déplacement positif avec carter de rotor, couvercle de carter de rotor, rotors, écrous de rotor, arbres, joints d’engrenage et d’arbre, et élastomères. Les pompes fonctionnent sans pièces internes en contact dans la tête de pompe.

L'OptiLobe peut être fournie en tant que pompe à arbre nu ou montée sur une plaque de base complète avec accouplement, protection, moteur à engrenages et capot pour une installation plug-and-play facile.

Les matériaux de construction standard sont l’acier inoxydable 316L pour toutes les pièces mouillées et tout l’extérieur, et l’EPDM pour tous les élastomères en contact avec le produit. Les joints d'arbre EasyFit sont entièrement à chargement frontal et les composants de machine de haute précision sont interchangeables pour les pompes de même taille.

De plus, Alfa Laval fabrique toutes les pièces de la pompe, y compris le carter de rotor et les rotors de haute précision. Cela facilite la maintenance et permet l'interchangeabilité des pièces de rechange.

OptiLobe - Principe de fonctionnement

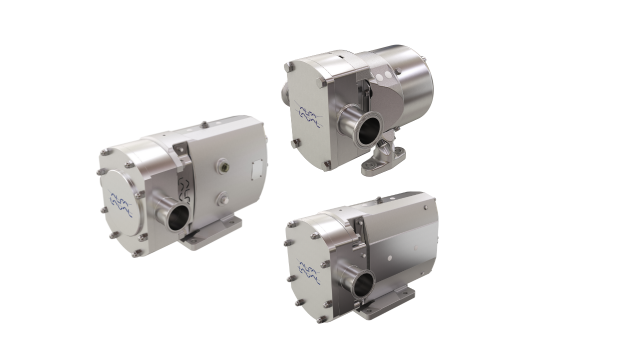

Part d'une vaste gamme de pompes

L'Alfa Laval OptiLobe, qui fait partie de notre gamme de pompes à lobes rotatifs, est soigneusement conçue pour fournir des performances de processus fiables, un fonctionnement sans problème et une bonne efficacité énergétique dans les applications exigeantes. Alfa Laval propose une gamme complète de technologies et de spécifications de pompes hygiéniques répondant aux exigences des clients en matière de préservation de la qualité des produits, d’efficacité des processus et de facilité de maintenance.



Conçues pour être utilisées dans les secteurs des produits laitiers, de l'alimentation, des boissons, des produits d'entretiencosmétiques, des biotechnologies et des produits pharmaceutiques, ces pompes polyvalentes sont un excellent choix pour les tâches nécessitant un traitement en douceur du produit et une maintenance aisée.





Pour une gamme plus large de pompes, explorez ces catégories de pompes : pompes centrifuges, pompes à pistons circonférentiels et Double vis.
