SX

La SX est la pompe à lobes rotatifs haut de gamme d'Alfa Laval conçue pour le transport en douceur de fluides de traitement dans des applications hygiéniques et ultra-propres dans les secteurs des biotechnologies et des produits pharmaceutiques, de la santé et de la beauté, ainsi que des applications agroalimentaires exigeantes.

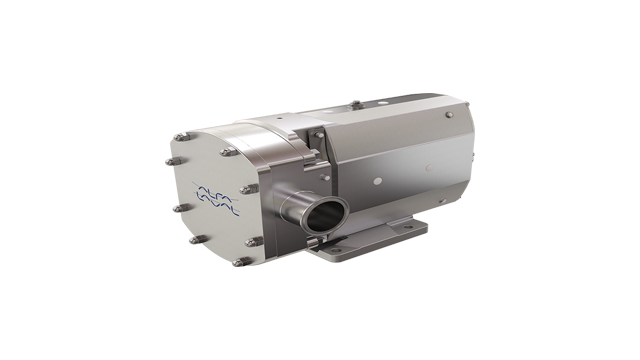

sx rotary lobe pump left side 640x360

Le meilleur choix pour le transport

Grâce à la géométrie du rotor multilobe, la SX offre une faible pulsation et un pompage en douceur. Cela en fait le choix idéal pour le transport de produits sensibles qui nécessitent une manipulation en douceur pour minimiser le cisaillement. Cette pompe homologuée EHEDG est conçue à la fois pour le nettoyage en place et la stérilisation en place.

Préservation de la qualité des produits finis

Les caractéristiques de pulsation, de cisaillement et de bruit faibles, qui garantissent un transfert de fluide efficace, sont les marques de fabrique de la pompe SX. Ce haut niveau de performance est atteint grâce à une compréhension détaillée des écoulements et de la géométrie précise des rotors et du carter de rotor. Pour y parvenir, Alfa Laval utilise la mécanique des fluides numérique.

Nettoyage amélioré

Les pompes à lobes rotatifs SX sont conçues avec des caractéristiques qui optimisent les performances et minimisent les risques de contamination. Ces caractéristiques incluent un écrou de rotor extra-plat, une garniture mécanique hygiénique à chargement frontal, un joint d'étanchéité du couvercle avant à compression définie, une tête de pompe entièrement vidangeable avec un angle de chute de 3 ° et des finitions de surface sanitaires ou ultra-propres.

La nettoyabilité va de pair avec une maintenance réduite

Conçue pour une nettoyabilité maximale et une grande facilité d'accès, la pompe SX est une solution qui nécessite peu d'entretien. Alfa Laval fabrique toutes les pièces de la pompe, y compris le carter de rotor et les rotors de haute précision. Cela facilite la maintenance et garantit l'interchangeabilité des pièces de rechange des rotors.

Afin de garantir un fonctionnement fiable et une maintenance réduite, la boîte à engrenages est dotée d'arbres robustes, de dispositifs de verrouillage du couple et de roulements à rouleaux coniques. La conception universelle de la boîte d'engrenages permet de monter les pompes avec des orifices d'entrée et de sortie en position verticale ou horizontale.

Fourniture et livraison

Disponibles en 14 modèles différents, les pompes à lobes rotatifs SX permettent de répondre à une grande variété d'exigences en matière de viscosité et de température, avec des capacités de débit jusqu'à 115 m3/h, de pression jusqu'à 15 bar et de température jusqu'à 150 °C. Une large gamme de joints est disponible afin de pouvoir sélectionner le joint le plus adapté à l'application spécifique.

Certification, spécifications et normes

Toutes les pompes à lobes rotatifs SX sont conformes aux normes d'hygiène EHEDG, 3-A et FDA et disposent d'une homologation ATEX pour une utilisation dans des environnements explosifs. Pour plus d'informations, consultez la documentation fournie.

Pompe à lobes rotatifs SX – vue éclatée

Avantages du produit

  •  Faible pulsation et pompage doux
  • Minimisez le cisaillement
  • Optimisez les performances et minimisez le risque de contamination

Fonctionnement

Construction

Les pompes à lobes rotatifs Alfa Laval sont des pompes de conception conventionnelle à déplacement positif avec carter de rotor, couvercle de carter de rotor, rotors, écrous de rotor, arbres, carters d'engrenages, joints d'arbre, et élastomères. Les pompes fonctionnent sans pièces internes en contact dans la tête de pompe.

La SX peut être fournie en tant que pompe à arbre nu ou montée sur une plaque de base complète avec accouplement, protection, moteur à engrenages et capot pour une installation plug-and-play facile.

Les matériaux de construction standard sont l'acier inoxydable 316L pour toutes les pièces en contact avec le produit et la fonte peinte pour la boîte à engrenages. D'autres matériaux sont disponibles sur demande.

De plus, Alfa Laval fabrique toutes les pièces de la pompe, y compris le carter de rotor et les rotors de haute précision. Cela facilite la maintenance et garantit l'interchangeabilité des pièces de rechange des rotors.

Principe de fonctionnement

Le train d'engrenages dans la boîte à engrenages de la pompe entraîne les rotors et assure la synchronisation ou le calage précis des rotors. Le système de propulsion contra-rotatif comporte deux rotors tournant dans des directions opposées dans la tête de la pompe. Le fluide est transporté à travers la pompe dans les cavités formées entre l'arrêt du rotor et l'intérieur du carter du rotor.

Surveillance de l'état des pompes hygiéniques basée sur le cloud

L'Alfa Laval CM Connect surveille le bon fonctionnement des équipements rotatifs, tels que les pompes.

Alfa Laval CM Connect  vignette 640x360

Fait partie d'une vaste gamme de pompes

Alfa Laval propose une gamme complète de pompes destinées à des applications hygiéniques dans diverses industries, notamment produits laitiers, alimentsboissons, produits d'entretien, cosmétiques et soins corporels, biotechnologie et pharmacie.

Pour une gamme plus large de pompes, explorez les différentes catégories de produits : pompes centrifuges, pompes à pistons circonférentiels et Double vis.
