Pompe double vis

Conçue pour la flexibilité des process, la pompe à double vis Alfa Laval repose sur une plateforme robuste et fiable qui répond aux normes d'hygiène les plus strictes. Elle peut gérer à la fois le transfert du produit et le nettoyage en place (NEP). Sa faible pulsation et son excellente capacité de traitement des solides réduisent le risque d'endommagement du produit, améliorant ainsi sa qualité. L'entretien est simplifié, permettant une plus grande disponibilité des process.

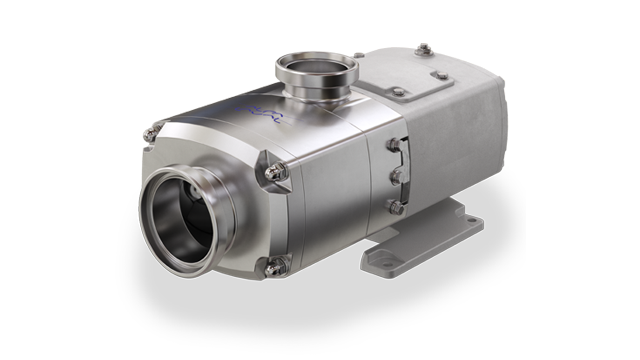

Twin Screw Pump

Liquides à forte ou faible viscosité – tous parfaitement pompés

  • Plus grande flexibilité des process
  • Entretien facile, plus grande disponibilité des process
  • Conception robuste et fiable, réduction du coût de possession et disponibilité accrue des process
  • Amélioration de la qualité du produit
  • Hygiène et facilité de nettoyage exceptionnelles

Conçue pour la manipulation de liquides sensibles, abrasifs, peu et très visqueux, la pompe Twin Screw à double vis Alfa Laval est particulièrement adaptée aux applications hygiéniques des industries agroalimentaire, des produits laitiers et boissons et des cosmétiques et soins corporels. Son fonctionnement silencieux, pratiquement sans impulsion et en douceur en fait un excellent choix pour la manipulation de produits sensibles.

.

La technologie de la pompe à double vis Twin Screw

La pompe à double vis Alfa Laval combine des tâches de process (généralement gérées par des pompes volumétriques) à des tâches de NEP (généralement gérées par des pompes centrifuges). Cela assure une plateforme robuste et fiable qui offre une plus grande flexibilité de procédé.

Flexibilité des procédés

Le fonctionnement deux en un facilite la manipulation des liquides de process de viscosités variées, ainsi que celle des liquides de NEP. Le contrôle de la tuyauterie et de la pompe est simplifié, réduisant les coûts et minimisant les risques de contamination.

Des performances d'aspiration supérieures, grâce une excellente capacité de levage et à la faible NPSH requise, permettent une flexibilité d'installation et une récupération de produits accrue.

Service et fiabilité

Le design à réglage automatique permet le remplacement rapide et facile des joints avec la pompe en place grâce à un joint de cartouche à chargement par l'avant. Cette caractéristique maximise la disponibilité des process et minimise les coûts de maintenance. Un programme optionnel de kits de réparation de joints ajoute de la flexibilité à la maintenance et réduit les coûts d'exploitation.

Une boîte à engrenages robuste en acier inoxydable, avec des engrenages de synchronisation situés entre les roulements, offre une portée optimisée. Une charge équilibrée de l'assemblage de l'arbre réduit les vibrations et le bruit, augmentant la durée de vie et la fiabilité des composants.

La conception de la chambre à huile améliore la lubrification des roulements et des engrenages, augmente leur durée de vie et minimise la température de fonctionnement de la boîte à engrenages.

Un accès facile aux engrenages de synchronisation, pendant que la pompe est en place, simplifie le process de réajustement de la vis. Il n'est pas nécessaire de vidanger l'huile de la boîte à engrenages ou de déplacer le couplage et le moteur.

Sécurité opérationnelle

La pompe à double vis Alfa Laval Twin Screw se caractérise par une finition extérieure en acier inoxydable avec des élastomères profilés et des garnitures mécaniques entièrement entourées par le produit. Conçue pour une facilité de nettoyage maximale à l'aide de matériaux de conformité FDA, la pompe est certifiée EHEDG et 3-A.

La combinaison d'une conception optimisée de la boîte à engrenages et d'excellentes performances hydrauliques permet un fonctionnement silencieux de la pompe, minimisant les niveaux sonores. La température de fonctionnement est également minimisée, augmentant ainsi la sécurité du lieu de travail.

La version ATEX en option convient pour une utilisation en zones dangereuses.

Maintenance facile et rapide

Cette caractéristique minimise les coûts de maintenance et maximise la disponibilité des process. Le design à réglage automatique permet le remplacement rapide et facile des joints avec la pompe en place, grâce à un joint de cartouche à chargement par l'avant. Un kit de réparation de joints en option ajoute de la flexibilité à la maintenance et réduit les coûts d'exploitation. Un accès facile aux engrenages de synchronisation, pendant que la pompe est en place, simplifie le process de réajustement de la vis sans avoir besoin de vidanger l'huile de la boîte à engrenages ou de déposer le couplage et le moteur.


.

Obtenez une plus grande flexibilité de process grâce à votre pompe

Découvrez à quel point la pompe à double vis Alfa Laval est facile à entretenir, polyvalente et fiable. Que vos liquides soient sensibles, contiennent des solides ou soient peu ou très visqueux, notre solution à double vis répond à vos attentes. La pompe à double vis Alfa Laval Twin Screw. Délicatement Robuste.

Twin screw pump brochure

Fonctionnement

.

Principe de fonctionnement

La pompe à double vis Alfa Laval est une pompe volumétrique. Lorsque la pompe est en rotation, l'engrenage des deux vis contrarotatives et du carter de la pompent forme des chambres volumétriques. Ces chambres se remplissent du liquide pompé, qu'elles déplacent axialement depuis le côté aspiration jusqu'au côté refoulement à plus haute pression de la pompe.

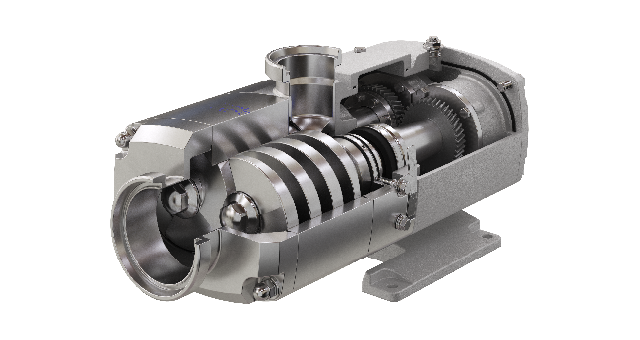

Twin screw pump 640x360

Modèles de produits

Douze tailles de pompes – OS12, OS14, OS16, OS22, OS24, OS26, OS32, OS34, OS36, OS42, OS44 et OS46 – gèrent des débits allant de 0,1 à 134,3 m3/h, des pressions allant jusqu'à 16 bars et des particules solides allant jusqu'à 43 mm.

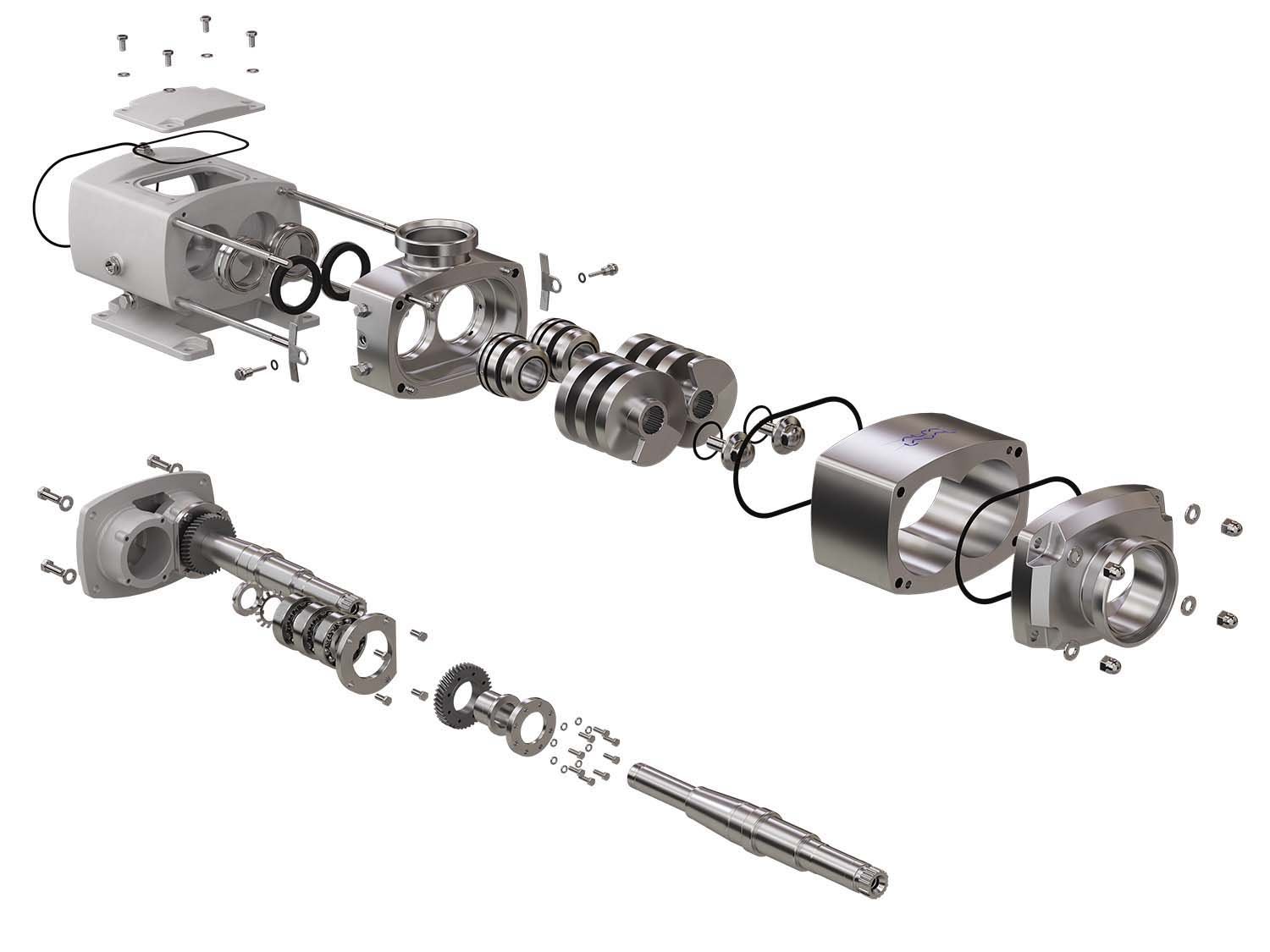

Alfa Laval 双螺杆泵爆炸图-Exploded view of Alfa Laval twin screw pump

Options

  • Garniture mécanique simple
  • Garniture mécanique arrosée
  • Garniture mécanique double
  • Surfaces des garnitures en carbure de silicium/carbure de silicium ou en carbure de silicium/carbone
  • Élastomères en contact avec le produit en EPDM, FPM ou FFPM
  • Vis trempées par diffusion
  • Enveloppe chauffante
  • Entrée rectangulaire
  • Test hydrostatique avec certificat
  • Débit réversible
  • Entrée ou sortie inférieure
  • Large gamme de spécifications de port
  • Moteur direct ou à pignons
  • Version ATEX
  • Plusieurs MEPS
.

Vidéos de service et d'entretien à 360°
