SRU

Grâce à son action de pompage douce et à faible cisaillement, la SRU est la pompe à lobes rotatifs Alfa Laval idéale pour le traitement en douceur des fluides de traitement sensibles dans les industries des produits laitiers, de l'agroalimentaire, des boissons, des biotechnologies et des produits pharmaceutiques.

SRU rotary lobe pump

High pump efficiency and gentle product treatment optimize contamination-free transfer of viscous products

  • Maximize uptime through consistent performance
  • Raise product quality due to gentle, low-shear product handling
  • Increase product safety and quality due to hygienic design and validated cleaning processes
  • Add more process flexibility with versatile handling and efficient pumping of various products, including viscous media
  • Low-maintenance design – a robust gearbox construction with heavy-duty shafts, torque locking assemblies and taper roller bearings minimizes service

The Alfa Laval SRU rotary lobe pump provides high-efficiency fluid transfer, maximizing uptime while minimizing contamination risks and maintenance costs. Its low-pulsation, low-shear pumping action transfers media of varying viscosities with ease. Modular design provides great flexibility to tailor a pump to meet specific process requirements.

Available with 12 different pump head displacements, the SRU handles flow rates up to 106 m3/h, differential pressures up to 20 bar and temperatures up to 200°C.

Les pompes à lobes rotatifs Alfa Laval SRU sont soigneusement conçues pour fournir des performances fiables, un fonctionnement sans problème et une efficacité énergétique supérieure pour les applications exigeantes. C'est un excellent choix pour les tâches nécessitant des pompes imperméables à la contamination pour répondre à des normes élevées d'hygiène, de fonctionnement à faible cisaillement et à faible pulsation. Cette pompe homologuée EHEDG prend en charge à la fois le nettoyage en place et la stérilisation en place, et peut être fournie avec une documentation complète pour répondre aux exigences de validation rigoureuses.

Pour des tâches hygiéniques et ultra-propres encore plus exigeantes, Alfa Laval propose la pompe à lobes rotatifs SX.

Rendement constant et risque minimal de contamination

Les pompes à lobes rotatifs SRU sont conçues avec des fonctionnalités qui optimisent les performances et minimisent les risques de contamination. Elles comprennent un joint d'étanchéité du couvercle avant à compression définie, une conception avec écrous de fixation des rotors, une tête de pompe vidangeable et des finitions de surface ultra-propres.

Préservation de la qualité des produits

La compréhension des configurations d'écoulement est essentielle pour assurer un transfert de fluides à efficacité élevée avec des caractéristiques de pulsation, de cisaillement et de bruit faibles. Alfa Laval utilise la mécanique des fluides numérique pour définir la géométrie exacte des rotors et du carter de rotor.

Plus grande flexibilité et adaptation aux applications

La conception modulaire de la SRU offre une plus grande souplesse pour configurer avec précision la solution la mieux adaptée aux exigences spécifiques du processus.

Pour répondre aux différentes exigences de traitement, la SRU est doté d'une garniture externe R90, qui peut être déclinée en différents matériaux et configurations afin de garantir la bonne étanchéité de l'arbre pour l'application. La SRU peut également être équipée de garnitures mécaniques Hyclean et d'autres solutions d'étanchéité.

En plus d'une large gamme de modèles et de capacités disponibles en configuration horizontale ou verticale, la SRU offre un grand choix d'options, notamment des garnitures standard et personnalisées, des enveloppes de réchauffage/refroidissement, une vanne de surpression intégrée et une entrée rectangulaire pour le pompage de fluides très visqueux.

Construction solide – maintenance réduite

Afin de garantir un fonctionnement fiable et une maintenance réduite, la SRU est dotée d'une boîte de vitesses solide avec des arbres robustes, des dispositifs de verrouillage du couple et des roulements à rouleaux coniques.

Fourniture et livraison

La gamme SRU est disponible avec douze déplacements de tête de pompe différents, des débits pouvant atteindre à 106 m³/h, des pressions différentielles jusqu'à 20 bars, des températures jusqu'à 200°C et des diamètres de port de 25 à 150 mm.

Certification, spécifications et normes

Les pompes à lobes rotatifs SRU sont conformes aux normes d'hygiène EHEDG, 3-A et FDA et disposent d'une homologation ATEX pour une utilisation dans des environnements explosifs. Pour plus d'informations, consultez la documentation fournie.

Avantages du produit

  • Rendement constant
  • Risque de contamination minime
  • Entretien réduit

Fonctionnement

Construction

Les pompes à lobes rotatifs Alfa Laval sont des pompes volumétriques disponibles dans différents matériaux avec carter de rotor, couvercle de carter de rotor, rotors, écrous de rotor, arbres, joints d'engrenage et d'arbre, et élastomères. Les pompes fonctionnent sans pièces internes en contact dans la tête de pompe.

La SRU peut être fournie en tant que pompe à arbre nu ou montée sur une plaque de base complète avec accouplement, protection, moteur à engrenages et capot pour une installation plug-and-play facile.

Les matériaux de construction standard sont l'acier inoxydable 316L pour toutes les pièces en contact avec le produit et la fonte peinte pour la boîte à engrenages. D'autres matériaux sont disponibles sur demande.

Principe de fonctionnement

Le train d'engrenages dans la boîte à engrenages de la pompe entraîne les rotors et assure la synchronisation ou le calage précis des rotors. Le système de propulsion contra-rotatif comporte deux rotors tournant dans des directions opposées dans la tête de la pompe. Le fluide est transporté à travers la pompe dans les cavités formées entre l'arrêt du rotor et l'intérieur du carter du rotor. L'illustration ci-dessous montre le déplacement du fluide de l'entrée de la pompe à la sortie.

Vidéos de service et d'entretien à 360°

Pompes à lobes rotatifs Alfa Laval SRU – démontage, joints et raccords

Kits d'entretien Alfa Laval

Vous pourriez également être intéressé par...

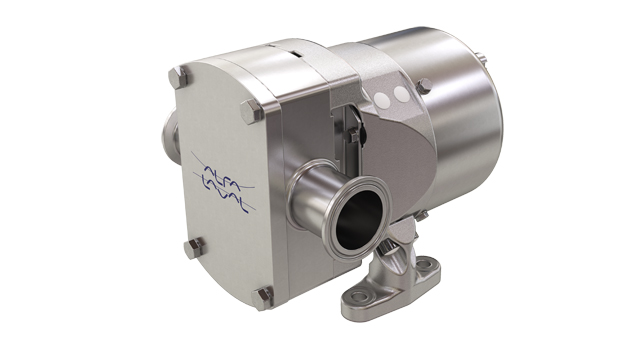

OptiLobe

Les pompes à lobes rotatifs OptiLobe d'Alfa Laval constituent une alternative économique pour les applications générales nécessitant un traitement en douceur du produit et une grande facilité d'entretien.

阿法拉伐大流量凸轮泵-Alfa Laval high flow lobe pump

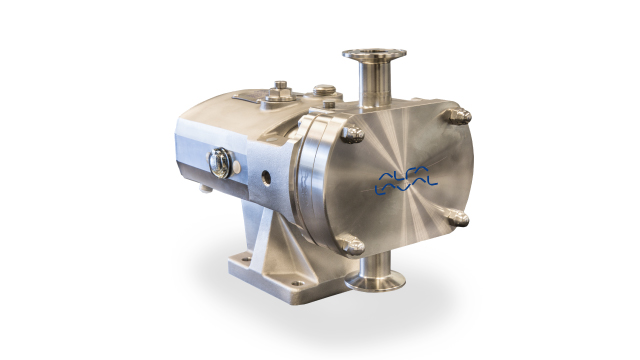

SX UltraPure

L'Alfa Laval SX UltraPure est la pompe à lobes rotatifs d'Alfa Laval spécialement conçue pour le transport en douceur des fluides de traitement dans les applications de grande pureté dans les industries pharmaceutique et biotechnologique.

sxultrapure-640x360(shadow)

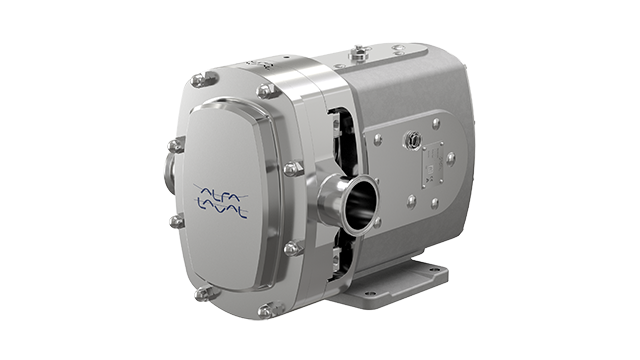

DuraCirc
