Vanne de sécurité

La soupape de sécurité Alfa Laval protège votre équipement, votre environnement ainsi que la santé et la sécurité de vos employés. Ce dispositif de sécurité est conçu pour ouvrir et libérer l'excès de pression des cuves ou des équipements, puis refermer et empêcher tout écoulement ultérieur de fluide lorsque le système revient à la normale.

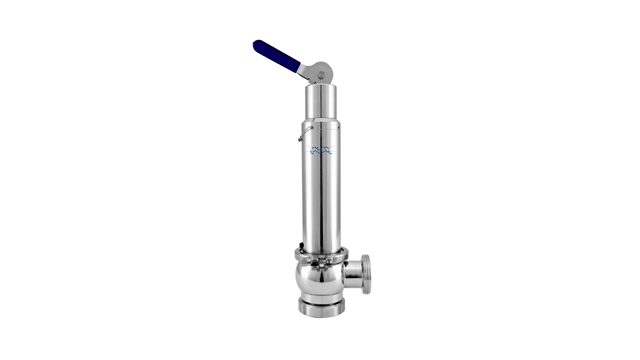

safety valve 640x360

Libération de l'excès de pression

La pression peut s'accumuler à l'intérieur des cuves ou des systèmes en raison d'une décharge bloquée, d'une dilatation thermique, de réactions chimiques ou d'une combinaison de ces événements. La soupape de sécurité Alfa Laval est conçue pour libérer de manière flexible l'excès de pression des cuves ou des équipements, à tout moment et en toutes circonstances. En tant que dernier élément crucial dans la prévention des accidents, une soupape de sécurité hygiénique de haute qualité est un élément essentiel de vos opérations.

Obtenez l'ajustement parfait

Selon les causes de l'excès de pression, il sera peut-être nécessaire de décharger un débit massique ou volumique différent. Avec ce type de débit variable, une soupape de sécurité parfaitement ajustée est essentielle. La soupape de sécurité Alfa Laval existe dans des tailles allant de DN25 à DN100 avec des pressions de consigne contraintes par ressort comprises entre 0,2 et 12,0 bars en fonction de la taille de la vanne.

Protection fiable

Dans une situation potentiellement dangereuse, la soupape de sécurité Alfa Laval est conçue pour s'ouvrir à une pression de consigne prédéterminée. La force du ressort comprimé, qui maintient la vanne fermée en dessous de la pression de consigne, force l'ouverture lorsque la pression s'accumule à l'entrée de la soupape de sécurité. Ces forces s'équilibrant, la vanne décharge et diminue la pression, puis se referme lorsque le système revient à la normale.

Soupape de sécurité

  • Protection dédiée. La soupape de sécurité Alfa Laval offre une protection fiable contre les accidents coûteux et dévastateurs.
  • Homologué PED. Étalonnée au point de consigne de pression souhaité, scellée et livrée avec un certificat PED correspondant.
  • Conception hygiénique. Conçue pour éliminer les fuites et les débordements insalubres pendant et après un pic de pression.

Fonctionnement

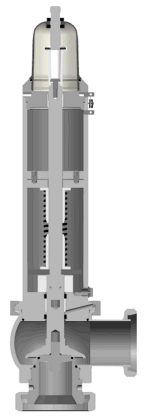

Construction

La soupape de sécurité Alfa Laval existe dans des tailles allant de DN25 à DN100 avec des pressions de consigne contraintes par ressort comprises entre 0,2 et 12,0 bars. La vanne peut être à commande pneumatique ou manuelle. La soupape de sécurité Alfa Laval est étalonnée au point de consigne de pression souhaité, scellée et livrée avec un certificat PED correspondant.

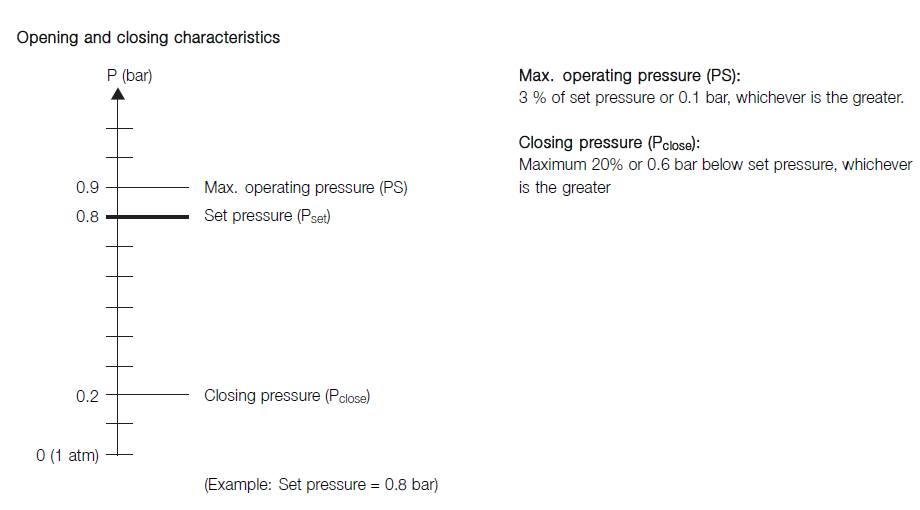

Principe de fonctionnement

La force de fermeture de la soupape de sécurité Alfa Laval est appliquée par un ressort comprimé avec une pression de consigne supérieure à la pression de service.

Dans une situation potentiellement dangereuse, la soupape s'ouvre à la pression de consigne prédéterminée. La force du ressort agit dans le sens de la fermeture et la force créée par la pression à l'entrée de la soupape de sécurité agit dans le sens de l'ouverture. À un certain point, ces forces seront équilibrées et la soupape réalisera une décharge initiale pour libérer la pression.
