Vanne Unique SSV à corps en Y

Vannes à clapet Unique SSV à corps en Y pour une utilisation dans les installations qui impliquent des écoulements avec de grosses particules et/ou une viscosité élevée, et où l'accent est mis sur un traitement particulièrement doux des produits et des flux.

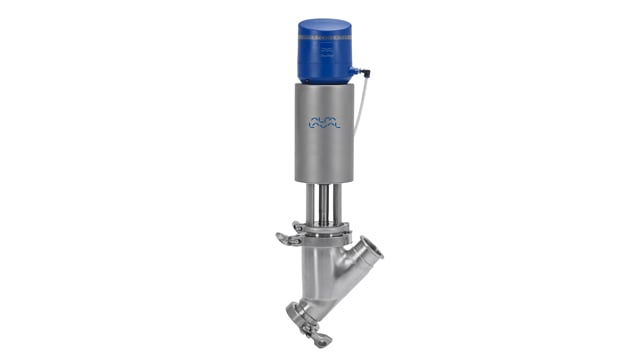

Unique SSV Y-body w ThinkTop V50 640x360

Vanne à simple clapet polyvalente et fiable

Les vannes à clapet simple (SSV) Alfa Laval Unique sont de robustes vannes à clapet pneumatiques extrêmement fiables et polyvalentes.

La modularité offre des possibilités économiques et quasiment infinies pour ces vannes à clapet spécifiquement conçues, qui répondent à des normes élevées d'hygiène et de compatibilité aseptique. Configurez les corps de vanne, les clapets et les actionneurs Unique SSV pour répondre à pratiquement toutes les exigences.

Notre guide de sélection illustre les nombreuses combinaisons de caractéristiques et de types disponibles dans la gamme de vannes à clapet Unique SSV.

Vannes pour une sécurité supérieure des processus

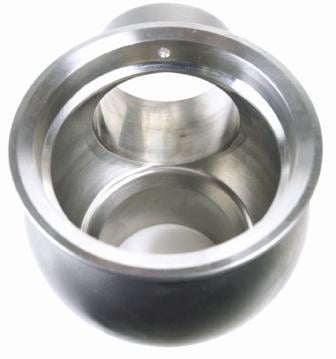

La gamme de vannes à clapet Unique SSV est construite sur une plateforme modulable éprouvée, utilisée sur plus d'un million de vannes en service dans le monde. Fabriqué à partir d'un disque en acier inoxydable unique, le corps de la vanne est extrêmement solide et durable, garantissant ainsi la sécurité de la production. Les performances améliorées de l'actionneur rendent le fonctionnement plus sûr et plus efficace.

Hygiène exceptionnelle des vannes

La vanne à clapet Unique SSV est conçue pour offrir une excellente hygiène et faciliter le nettoyage. Avec une finition de la surface de Ra ≤ 0,8 µm, le corps de vanne lisse et sans soudure élimine les fissures qui peuvent piéger les bactéries. La conception du clapet prend en charge les capacités de NEP/CIP (Nettoyage En Place) améliorées et un joint à lèvre à double effet qui minimise tout risque de contamination croisée.

Les vannes à clapet Alfa Laval Unique SSV répondent à la plupart des normes d'hygiène requises dans les industries agroalimentaire, des produits laitiers et boissons et des cosmétiques et soins corporels. La gamme Unique SSV est certifiée EHEDG et autorisée à porter le symbole 3-A. Cette gamme offre également une traçabilité totale conformément à la réglementation n° 1935/2004 de l'UE sur les denrées alimentaires.

Reportez-vous à la documentation pour plus d'informations.

Meilleure longévité de la vanne

Pour assurer une haute qualité d'étanchéité, la vanne à clapet Unique SSV comprend une compression définie des joints toriques avec un contact métal à métal entre le bouchon et le clapet. Cela réduit considérablement l'usure et prolonge la durée de vie de la vanne. La vanne à clapet Unique SSV standard est livrée avec un actionneur pouvant être partiellement entretenu et d'une garantie de cinq ans.

Faible coût d'exploitation total

Grâce à sa conception simple et fiable, la gamme de vannes à clapet simple Unique SSV offre une longue durée de vie, une réduction des pertes de produits, une plus grande sécurité des produits et une disponibilité accrue des processus de traitement. Le nombre réduit de pièces mobiles diminue les besoins d'entretien et les coûts d'inventaire. Des procédures NEP (principe de Nettoyage En Place) plus efficaces avec des cycles de nettoyage réduits et, par conséquent, une utilisation réduite des liquides de nettoyage, de l'eau et des services publics contribuent également au faible coût total de possession de la vanne à clapet Unique SSV.

Construction

La gamme Alfa Laval Unique SSV est composée d'un, deux ou trois corps de vanne, d'un clapet, d'un joint d'étanchéité, d'un actionneur et d'une bague de serrage.



Avantages du produit

  • Économique
  • Possibilités quasiment infinies
  • Hygiène et facilité de nettoyage d'excellent niveau

Vous êtes intéressé par nos vannes ?

Vous avez besoin d'aide ou de documentation technique ?



Contactez Alfa Laval

Fonctionnement

.

Principe de fonctionnement

L'Alfa Laval Unique SSV est une vanne à clapet à commande pneumatique, contrôlée à distance avec de l'air comprimé. La vanne possède généralement deux orifices de fonctionnement, pour l'alimentation en air et pour l'arrivée d'air de traitement. Sur les vannes d'inversion, un troisième orifice est requis.


Unique SSV aseptique

Entièrement modulaire avec la conception éprouvée Unique SSV, la vanne à clapet aseptique est équipée d'une membrane d'étanchéité hermétique qui garantit de véritables conditions aseptiques pendant le fonctionnement. Elle assure une étanchéité hermétique contre les intrusions venant de l'atmosphère et garantit ainsi une protection totale contre les effets des micro-organismes.

Avec une « construction en sandwich » en PTFE côté produit, en EPDM et un maillage de renforcement, la membrane aseptique est optimisée pour garantir des performances fiables et une longue durée de vie. En position ouverte, la membrane d'une seule pièce est supportée mécaniquement par la vanne pour réduire l'usure et augmenter l'endurance.

La vanne à clapet Unique SSV aseptique est disponible en configuration pneumatique et manuelle.

Options

    • Actionneur pouvant être entièrement entretenu
    • Actionneur pour haute pression
    • Joints en contact avec le produit en HNBR ou FPM
    • Joint de clapet TR2 en PTFE pour applications spéciales
    • Appareils de détection et de contrôle de vannes, y compris ThinkTop, ThinkTop Basic et IndiTop
    • Raccords conformes à la norme requise
    • Finition brillante de la surface externe 3-A
