Unique SSV ATEX

La vanne à simple clapet Unique ATEX est la vanne de nouvelle génération qui répond aux demandes les plus extrêmes de votre procédé en termes d'hygiène et de sécurité. Élaborée sur la plate-forme éprouvée Unique SSV, elle est certifiée ATEX pour être utilisée dans des environnements ayant une atmosphère explosive.

unique ssv atex right side 640x360

Vanne à clapet simple polyvalente et fiable

Les vannes à clapet simple (SSV) Alfa Laval sont de robustes vannes à clapet pneumatiques extrêmement fiables et polyvalentes.

Leur modularité offre des possibilités économiques et quasiment infinies. Elles répondent également à des normes élevées d'hygiène et de compatibilité aseptique. Configurez les corps de vanne, les clapets et les actionneurs Unique SSV pour répondre à pratiquement toutes les exigences.

Notre guide de sélection illustre les nombreuses combinaisons de caractéristiques et de types disponibles dans la gamme de vannes Unique SSV.

Vannes pour des processus plus sécuritaires

La gamme de vannes à clapet simple Unique SSV est construite sur une plateforme modulable éprouvée, utilisée sur plus d'un million de vannes en service dans le monde. Fabriqué à partir d'un disque en acier inoxydable unique, le corps de la vanne est extrêmement solide et durable, garantissant ainsi la sécurité de la production. Les performances améliorées de l'actionneur rendent le fonctionnement plus sûr et plus efficace.

Hygiène exceptionnelle des vannes

La gamme Unique SSV est conçue pour offrir une excellente hygiène et faciliter le nettoyage. Avec une finition de la surface de Ra ≤ 0,8 µm, le corps de vanne lisse et sans soudure élimine les fissures qui peuvent piéger les bactéries. La conception du clapet prend en charge les capacités de nettoyage en place améliorées et un joint à lèvre à double effet qui minimise tout risque de contamination croisée.

Les vannes à clapet simple Alfa Laval Unique SSV répondent à la plupart des normes d'hygiène requises dans les industries agroalimentaire, des produits laitiers, boissons et des cosmétiques et soins corporels. La gamme de vanne à clapet Unique SSV est certifiée EHEDG et autorisée à porter le symbole 3-A. Cette gamme offre également une traçabilité totale conformément à la réglementation n° 1935/2004 de l'UE sur les denrées alimentaires.

Reportez-vous à la documentation pour plus d'informations.

Meilleure longévité de la vanne

Pour assurer une haute qualité d'étanchéité, la gamme Unique SSV comprend une compression définie des joints toriques avec un contact métal à métal entre le bouchon et le clapet. Cela réduit considérablement l'usure et prolonge la durée de vie de la vanne. La vanne Unique SSV standard est livrée avec un actionneur pouvant être partiellement entretenu et d'une garantie de cinq ans.

Faible coût d'exploitation total

Grâce à sa conception simple et fiable, les vannes à clapet simple Unique SSV offre une longue durée de vie, une réduction des pertes de produits, une plus grande sécurité des produits et une disponibilité accrue des processus de traitement. Le nombre réduit de pièces mobiles diminue les besoins d'entretien et les coûts d'inventaire. Des procédures NEP/CIP (Nettoyage En Place) plus efficaces avec des cycles de nettoyage réduits et, par conséquent, une utilisation réduite des liquides de nettoyage, de l'eau et des utilités contribuent également au faible coût total de possession de la vanne à clapet Unique SSV.

Construction

La gamme Alfa Laval Unique SSV est composée d'un, deux ou trois corps de vanne, d'un clapet, d'un joint d'étanchéité, d'un actionneur et d'une bague de serrage.





Avantages du produit

  • Extrêmement fiable et polyvalent
  • Des possibilités économiques et quasiment infinies
  • Extrêmement solide et durable





Vous êtes intéressé par nos vannes ?

Vous avez besoin d'aide ou de documentation technique ?



Contactez Alfa Laval

Fonctionnement

.

Principe de fonctionnement

L'Alfa Laval Unique SSV est une vanne à clapet simple à commande pneumatique, contrôlée à distance avec de l'air comprimé. La vanne possède généralement deux orifices de fonctionnement, pour l'alimentation en air et pour l'arrivée d'air de traitement. Sur les vannes d'inversion, un troisième orifice est requis.



Options

  • Actionneur pouvant être entièrement entretenu
  • Actionneur pour haute pression
  • Joints en contact avec le produit en HNBR ou FPM
  • Joint de clapet TR2 en PTFE pour applications spéciales
  • Appareils de détection et de contrôle de vannes, y compris ThinkTop, ThinkTop Basic et IndiTop
  • Raccords conformes à la norme requise
  • Finition de la surface externe 3-A brillante

Vidéos de service et d'entretien à 360°

Vannes Unique à clapet simple Alfa Laval - actionneur pouvant être entretenu

Vannes Unique à clapet Alfa Laval simple : remplacement de la bague de guidage de l'actionneur

Vannes Alfa Laval Unique à simple clapet : joints d'étanchéité en contact avec le produit

Vannes Unique Alfa Laval à simple clapet : remplacement des joints d'étanchéité en contact avec le produit

.

Services pour les vannes hygiéniques

Prolongez la durée de vie de vos vannes et garantissez la disponibilité continue de vos process hygiéniques. Avec Alfa Laval comme partenaire de service, vous avez accès à notre réseau de service mondial et à nos experts quand vous en avez besoin et à une assistance locale dès que nécessaire. Faites confiance à notre large gamme de services pour optimiser vos process, à tout moment.

Service 640x360

.

Membre d'une large gamme de vannes

Alfa Laval propose une gamme complète de vannes destinées à des applications hygiéniques dans diverses industries, notamment : produits laitiers, aliments, boissons, produits d'entretien, cosmétiques et soins corporels, biotechnologie et pharmacie :


Vous pourriez également être intéressé par...

Vanne Unique Mixproof

Les vannes Unique Mixproof permettent le passage simultané de deux produits ou fluides différents à travers la même vanne sans risque de contamination croisée.

Unique Mixproof SeatClean w ThinkTop V70 640x360 for vignette

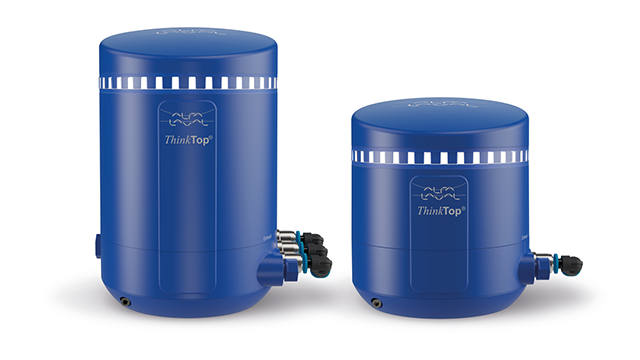

Thinktop
